102年 - 102年專門職業及技術人員高等建築師、技師、第二次食品技師暨普通不動產經紀人、記帳士考高等_土木工程技師#25963

科目：技師◆結構設計 | 年份：102年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：技師◆結構設計

選擇題 (0)

申論題 (11)

⑴試計算此斷面之設計彎矩強度 Mu。（10 分）
⑵請檢覈箍筋間距是否符合土木 401-100 規範 4.6 節非預力混凝土剪力鋼筋規定。 （5 分）
⑶請檢覈箍筋間距是否符合土木 401-100 規範 15.4 節耐震設計規定。（5 分）
⑷若此梁為靜定梁且翼版承受拉力，請檢覈本斷面承受負彎矩時之拉力鋼筋量是否 符合土木 401-100 規範 3.6 節受撓構材最少鋼筋量規定。（5 分） 圖中尺寸：h =60 cm，b=100 cm，hf= 12 cm，bw = 35 cm。
⑴何謂剪力遲滯效應？（8 分）
⑵熱軋 H 型鋼軋製過程將有殘留應力產生，試繪熱軋 H 型鋼斷面之殘留應力分布 並標示拉應力(+)與壓應力(－)，並說明拉應力與壓應力形成的原因。（8 分）
⑶H 型鋼梁銲接於鋼柱翼板時，須加工使鋼梁有扇形銲接孔。試繪圖說明為何需要 扇形銲接孔。（9 分）

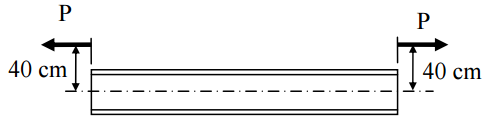

【已刪除】三、有一簡支 H 型鋼梁跨距為 8 m，鋼梁兩端承受一偏心集中載重 P。鋼梁有足夠的側 向支撐。鋼梁為 H400×200×8×13 結實斷面，鋼材 Fy=2.5 tf/cm2 。忽略鋼梁自重， 試依據容許應力設計法，計算鋼梁可承受之最大工作載重 P。（25 分） H400×200×8×13 型鋼：A=84.12 cm2 ，Ix= 23,704 cm4 ，Iy= 1,735 cm4 ，rx= 16.79 cm， ry= 4.54 cm，Sx= 1,185 cm3 ，Sy=174 cm3 。
⑴根據土木 401-100 規範，檢覈鋼筋彎鉤錨錠長度是否足夠。（5 分）
⑵若於彎鉤伸展長度內配置間距小於 3db 橫箍筋，則可錨錠之最大主筋尺寸為何？ （5 分）
⑶計算切斷 1 根 D22 梁主筋之理論斷點與實際斷點離開柱面距離。（15 分） 參考公式：  c y b d f . f . d ′ = 019 13 l  ⎟ ⎟ ×修正因子 ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ′ = b c y dh d f 0.075f
