103年 - 103 地方政府特種考試_三等_土木工程：結構學#31970

科目：結構學 | 年份：103年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (6)

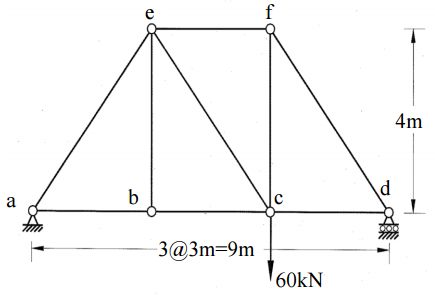

【已刪除】一、圖示之桁架，各桿 E=20,000 kN/cm²，各桿 L/A= 2 m/cm²，各桿熱膨脹係數 α = 1.0 × 10-5 /℃。若 bc 桿溫度上升 20℃，其他桿件溫度不變，且節點 c 承受載重如圖示，試求解 c 點垂直位移；（15 分）c 點水平位移。（10 分）L 為桿件長度，A 為桿件斷面積，E 為桿件楊氏係數。

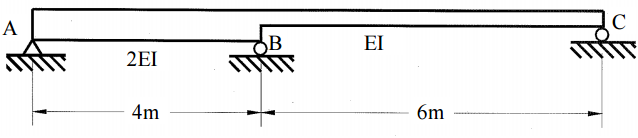

【已刪除】二、圖示之梁，當 1 單位垂直力在 AC 之間移動時，試每隔 2 m，繪出 B 處彎矩之影響線圖（influence line）。（25 分）

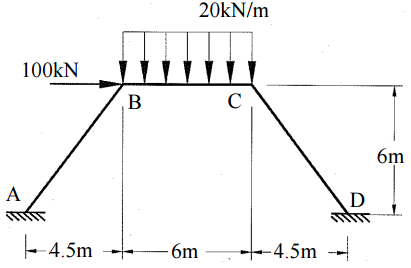

【已刪除】三、圖示之剛架（rigid frame），各桿 EI 相同，試求解各桿端彎矩，（18 分）並繪其彎矩圖。（7 分）（本題可視為對稱及反對稱之合成）

(一) 限以直接勁度法，建立此梁系統的勁度矩陣，（10 分）

(二) 試求 b 處之垂直位移及轉角，（10 分）

(三)求 a 處之彎矩，需標示方向。（5 分）
