113年 - 113 地方政府公務特種考試_三等_土木工程：結構學#124531

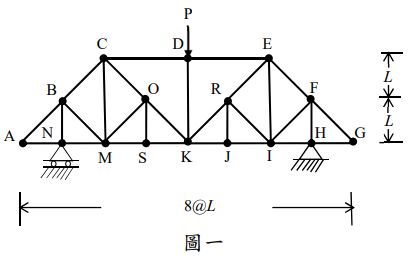

一、如圖一所示之桁架，各桿件有相同 EA。試用單位力法求解節點 K 向下位移量。未依指示方法求解者不予計分。

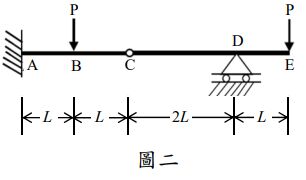

二、如圖二所示之梁，AC 桿件與 CE 桿件斷面撓曲剛度（flexural rigidity） 分別為 EI 和 2EI。試用共軛梁法求解最大垂直位移（須標示方向） 。未依指示方法求解者不予計分。

三、如圖三所示構架，AC 桿件與 DE 桿件斷面撓曲剛度（flexural rigidity） 分別為 2EI 和 EI，BD 桿件則為剛體。試利用傾角變位法求解 E 點反力。 未依指示方法求解者不予計分。

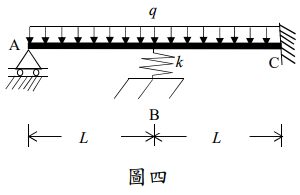

四、如圖四所示梁結構，梁斷面撓曲剛度為 EI，彈簧係數為 k。梁僅考慮撓曲變形，試利用諧合變位法求解 A 點反力與彈簧變形。未依指示方法求解者不予計分。
