所屬科目：結構學

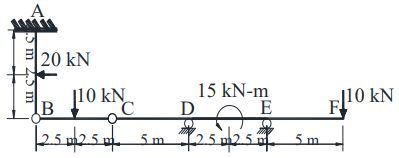

一、如下圖所示之梁及載重，A 點為固定端，B 及 C 點為鉸接，D 及 E 點為滾支承，F 點為自由端，請計算 A 點、D 點及 E 點反力及繪製此梁之剪力圖及彎矩圖。（25 分）
二、如下圖所示之剛架，A 點為鉸接端，D 點為滾支承，在 C 點施加一個 80 kN 的力量，用虛功法（Virtual Work）求 B 點旋轉角（各桿件之 E、I 均 相同）。（未依指定方法作答，整題以零分計。）（25 分）
三、如下圖所示之剛架，A 點為固接支承，D 點為滾支承，在 B 點施加一個 P 的水平力，請利用傾角變位法（Slope Deflection Method）求各桿件節點彎矩 MAB、MBA、MBC、MCB、MCD（20 分）及繪製剛架剪力圖及彎矩圖。（5 分）（注意：各桿件之彈性模數 E、慣性矩 I、長度 L 均相同， 未依指定方法作答，整題以零分計。）

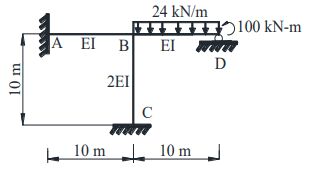

四、利用彎矩分配法（Moment Distribution Method）求下圖所示剛架各桿件端點彎矩，其中 A 及 C 點為固接端，D 點為滾支承（水平桿件之彈性模 數及慣性矩均為 EI，垂直桿件之彈性模數及慣性矩為 2EI）。（注意：未依指定方法作答，整題以零分計。）（25 分）
