⑴試計算此一斷面於無軸力作用下之計算彎矩 M
no
。（5 分）
⑵試計算此一斷面於平衡應變狀態下之計算彎矩 M
nb
與計算軸力 P
nb
。（10 分）
⑶若此一方柱於外力作用下之軸力 P
u
為 63 tf，試求其斷面計算彎矩 M
n
（可採用第 ⑴小題與第⑵小題之結果進行線性內插即可）。（10 分）
⑴斷面開裂彎矩 M
cr
為何？（5 分）
⑵靜載重作用下之最大位移為何？（5 分）
⑶靜載重與活載重作用下之最大位移為何？（5 分）
⑷若欲使活載重作用下之瞬間最大位移不大於 0.5 cm，其拉力筋量至少須增加多 少 cm
2
？（10 分）

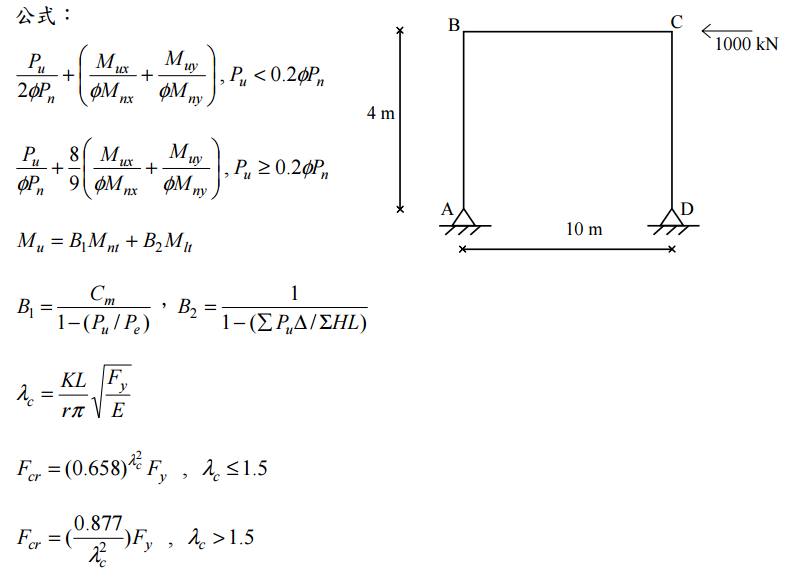

【已刪除】三、門型構架由柱 AB（W40×331 型鋼）、梁 BC（W36×160 型鋼）及柱 CD（W40×331 型鋼）所組成（如下圖所示），其中 A 及 D 節點在受側力方向均為鉸接端 （Pin），B 及 C 節點均為抗彎矩梁柱接頭，構架在受側力 1000 kN 作用下（已含載 重係數），檢核 W36×160（滿足結實斷面，鋼材 ASTM A572 Grade 50）之鋼梁 BC 是否可滿足 AISC‐LRFD 設計要求。假設此鋼梁側向無支撐長度< L
p
，且鋼梁 K
x
L = K
y
L = 6 m，鋼梁只承擔強軸載重及彎矩，忽略梁自重；2 支柱上端及下端均 有側向支撐且承擔相同剪力。（25 分） 梁 W36×160 型鋼性質如下：
F
y
= 350 MPa，E = 200 GPa，Z
x
= 10225528 mm
3
，A = 30323 mm
2
r
x
= 366 mm，r
y
= 63.5 mm，I
x
= 4058256400 mm
4
，I
y
= 122788270 mm
4
四、依據鋼結構極限設計法規範，請將 SN490B 鋼材與 SM570 鋼材之拉應力與拉應變關 係依比例畫於同一張圖中，並說明此兩種材料在強度、伸長率及韌性上的差異性， 及對全滲透銲組合受壓箱形柱的塑性設計斷面λ
pd
有何影響。（25 分）
