104年 - 104 國家安全情報特種考試_五等_電子組：基本電學大意#37813

科目：初等/五等/佐級◆基本電學大意 | 年份：104年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆基本電學大意

選擇題 (40)

1 將兩個額定功率分別為 10 W 與 100 W 之 10 歐姆電阻並聯，則該並聯後電路之最大額定功率為多少瓦？  (A)10 (B)20 (C)100  (D)110
2 將 7460 牛頓重物等速垂直上升 5 公尺耗時 5 秒，則其功率為多少馬力？  (A) 10 (B)74.6  (C) 100 (D) 7.46
3 1.08×107焦耳的能量相當於幾度電能？ (A)1(B)2 (C)3 (D)4
4 4 某電阻值為 10 Ω 之負載通過 5 A 之電流，則 1 分鐘內轉換為熱之能量為多少焦耳？ (A)5000 (B)10000  (C) 15000 (D) 20000
5 一僅由電阻所組成的電路，下列何者錯誤？(A)功率因數為 1.0  (B) 電流與電壓同相位(C)電壓與電流關係符合歐姆定律   (D)電流的相位角領先電壓的相位角 90 度
6 10 mA 電流流經 10 kΩ 電阻將消耗多少功率？ (A) 1 W  (B)100 mW (C)10  mW  (D)1 mW
7 每秒有 15.625×1018個電子通過一導體的截面積，試問其流經的電流大小約幾安培？  (A) 2.0(B)2.5 (C) 3.0  (D)3.5
8 在 10 分鐘內流經 2 歐姆電阻某一截面積之電子數為 7.5×1021，試問該電阻之端電壓為多少伏特？  (A) 4(B) 6(C) 8(D)10
9 有一電阻，其四環色碼順序分別為棕色、黑色、黑色、銀色，若由一 5 伏特直流電壓源供電，試問其最小電 流約為多少安培？  (A) 0.55(B) 0.5(C)0.45  (D) 0.4
10 兩材料相同的導線，甲導線的長度為 L km 且直徑為 r cm，乙導線的長度為 2L km 且直徑為 2r cm，若將兩 導線施加相同的電壓，則甲導線電流為乙導線電流的幾倍？    (A)2 (B)1 (C) 0.5 (D)0.25
11 如圖示電路，等效電阻 RT為多少 Ω？    (A) 4 (B) 5(C)6 (D)8
12 如圖示電路，求 I：I1：I2：I3為多少？   (A)9：2：3：4 (B)9：2：4：3 (C) 9：4：2：3 (D)9：3：4：2
13 如下圖電路，求電流 I 之值：  (A) 1/6  A(B) 1/3 A (C)2/3 A (D)5/6 A
14 如下圖電路，試求 5 Ω 電阻兩端的電位差 Vo：    (A) 5 V (B)10 V (C)20 V (D)40 V
15 如下圖電路，電流 I 的值為何？     (A) 6 A(B)10 A (C)12 A (D)20 A
16 如圖所示電路，試求電壓 Vx 為多少伏特？    (A) 1(B)3 (C) 5 (D)10
17 如圖所示電路，試求電流 Ix 為多少安培？   (A) 4(B)3 (C)2  (D)1
18 如圖所示電路，試求電流 Ix 為多少安培？     (A)3 (B)5 (C)4  (D)2
19 N 個電容值均為 C 之電容器相並聯，則總電容值為： (A) C/N 2  (B)NC (C) C/N(D) √NC
20 RC 串聯電路中，當時間經過一個時間常數 RC 後，電容器兩端電壓為電路穩定時電容器兩端電壓的：  (A)  36.8%(B)63.2%  (C)86.5% (D)13.5%
21 有一電容器，儲存之電荷量為 3×10-6庫侖，其兩極板電位差為 30 V，試求該電容器之電容值：  (A) 90μ F (B)0.1μ F  (C)1μ F  (D)9μ F
22 有一 R=100 Ω、C=200μ F 串聯電路，以 200 伏特電源向此電路充電，試問達穩定狀態時，電阻器的端電壓 及電流各為多少？    (A)200 V、0 A (B)200 V、1 A (C) 0 V、0 A (D)100 V、1 A
23 電容器的電容量計算，下列何者錯誤？    (A)與平行板面積成正比 (B)與材料的介質常數成正比 (C)與平行板距離成平方反比 (D)與平行板距離成反比
24 一電感器通過 10 安培之電流，儲存 10 焦耳之磁能，則此電感器之電感值為多少亨利？ (A) 0.05(B) 0.1 (C)0.2  (D) 0.5
25 將電感值分別為 1.5 亨利與 2.5 亨利的兩個電感器串聯使用。當通過之電流為 1.5 安培時，則儲存在此兩電 感器內之總能量為多少焦耳？(A) 6.5  (B)4.5 (C) 2.5  (D)0.5
26 具有相同電感值的三個電感器，彼此間無互感。此三個電感器串聯所形成之等效電感值為 X，且此三個電感 器並聯所形成之等效電感值為 Y，則 X/Y 的比值為多少？    (A) 3 (B) 6(C)9 (D)12
27 兩電感器之電感值分別為 1 H 與 2 H，且兩者間之耦合係數為 0.8，互感值為 M。若兩者並聯如下圖，則其 等效電感值為何？  (A) 0.67 H  (B)0.54 H (C) 0.14 H (D)0.04 H
28 有一交流電路之電壓 v =(t) 100 √2 sin(377t + 10° )V 、電流i (t) =10 √2 sin(377t - 20 °)A  ，則此電路之實功率 P為多少瓦特（watt）？  (A)500 (B)707 (C)800  (D) 866
29 有一串聯電路，外加一相量式為 100∠0°伏特之正弦電壓源，若其串聯阻抗為 4-j3 歐姆，則此電路之虛功率 Q 之大小為多少乏（var）？  A) 1000 (B) 1200 (C)1600 (D) 2000
30 有一交流電路之電壓 v (t) =100sin(377 t + 60° )V 、電流i (t) =10sin(377 t -  20° )A ，則其電壓與電流之相位關係為何？    (A)電壓超前電流 60° (B)電壓落後電流 20° (C)電壓超前電流 80° (D)電壓落後電流 60°
31 某交流正弦波電壓之振幅為 100 伏特，請問該電壓之有效值為多少？    (A) 0 伏特 (B)70.72 伏特 (C)100 伏特 (D)141.4 伏特
32 有一串聯電路，外加一相量式為 100∠0°之正弦電壓源，若其串聯阻抗為 3+j4 Ω，則此電路之串聯電流之相 量式為何？(A)20∠36.9° (B) 20∠-36.9° (C) 20∠53.1° (D)  20∠-53.1°
33 有一正弦電壓的相量式為 100∠45°，和一純電感元件構成一串聯電路，則此電路之功率因數為何？     (A) 0(B)0.5 (C)0.707 (D)1.0
34 某電氣訊號頻率為 900 kHz，請問其波長為多少公尺？    (A)333.33 公尺 (B)900 公尺 (C)  3×108公尺 (D)100 公尺
35 如電壓信號為  v(t) =110 sin(377 t + π/6) 伏特，試求時間為 1/60 秒時的瞬間電壓大小約為多少伏特？    (A)27.5 伏特  (B)55 伏特 (C)110 伏特 (D)220 伏特
36 某交流電壓有效值為 110 V，頻率為 60 赫茲，假設相角為零，則該電壓可表示為下列何式？ (A)155.56✕sin(377)t V (B)155.56 ✕sin(60)t V(C) 77.79✕cos(377)t V(D)110✕sin(377)t V
37某 10 歐姆電阻兩端所跨電壓為v(t)= 10 sin(377t+ 30° )伏特，試求 t = 0 時之瞬間功率：   (A)0 瓦 (B) 2.5 瓦  (C)5 瓦 (D)10 瓦
38 具有 N 匝之線圈，當線圈內之磁通變化量為 0.8 Wb/s 時，其產生之感應電壓為 120 伏特。試求 N 之值為 多少？   (A)60 (B) 96  (C) 150(D)187
39 如圖示電路，等效電阻 RT為多少 Ω？    (A) 4(B)5  (C) 6(D)8

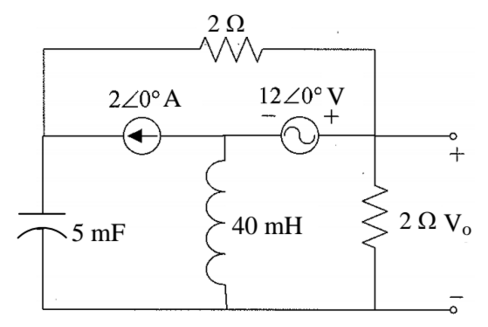

40 假設電源頻率均為 15.915 HZ，試求電壓 Vo：      (A)8.0∠60° V (B)4.0∠120° V (C)5.5∠-104° V (D)8.0∠-120° V

申論題 (0)
