104年 - 104 普通考試_機械工程：機械力學概要#42767

科目：機械力學 | 年份：104年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (6)

【已刪除】一、一根均質桿件，長度為 2L，重量為 W，斜靠於牆角，如圖一所示，假設牆面為光滑面，地面之靜摩擦係數為 0.28，試求桿件能維持平衡的最小角度θ 為多少？（20 分）

⑴如圖二所示，一位作業人員利用滑輪以繩索提升一個重物 W，假設摩擦力忽略不計，請繪出滑輪之自由體圖。（10 分）

⑵如圖三所示，圓盤重量為 20 kg，施力 150 N 使圓盤越過高度 0.6 m 之臺階，假設所有接觸面之摩擦力均忽略不計，請繪出圓盤之自由體圖。（10 分） 55° 150N W 0.6 m 圖二圖三

三、一實心傳動軸以轉速 1200 rpm 傳遞動力 40 馬力，假設最大容許剪應力為 4000 psi，試求傳動軸之最小外徑？（20 分）

【已刪除】四、如圖四所示，假設所有的接觸面均為光滑面，一個物體於 A 點以 3 m/s 的速度下滑至 B 點，試求該物體於 B 點之速度為何？（20 分）

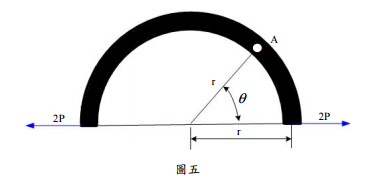

【已刪除】五、如圖五所示為一個弧形金屬環，金屬環半徑為 r，兩側施力為 2P，試求環內 A 點的剪力（shear force）與彎矩（bending moment）為何？（20 分）
