105年 - 105 高等考試_三級_機械工程：工程力學（包括靜力學、動力學與材料力學）#54562

科目：工程力學(含靜力學、動力學與材料力學) | 年份：105年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (11)

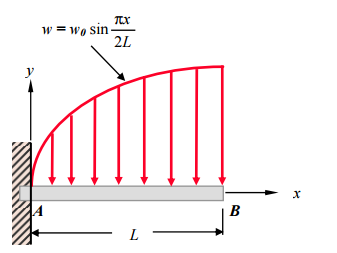

【已刪除】一、無重量懸臂樑 AB 受分佈力作用如下圖。試繪懸臂樑 AB 之自由體圖（Free Body Diagram），剪力分佈圖（Shear force diagram）及彎矩分佈圖（Bending moment 。並試求最大彎矩之大小及其發生位置。 diagram）（20 分）

⑴方塊 P 沿楔子 Q 斜面方向之速度及加速度各為多少？（10 分）

⑵楔子 Q 之速度及加速度各為多少？（8 分）

⑶楔子 Q 與方塊 P 系統的重心座標為何？（7 分）

⑷試驗證系統之機械能是否守恆。（10 分） y P x O Q 30o

⑴套筒及螺栓各自所受的負載。（10 分）

⑵套筒及螺栓各自的伸長量。（10 分）

⑴圖(b)的 σ-ε 曲線可透過何種試驗獲得？曲線上相應於 A 點的應力在力學上的名稱為何？（4 分）

⑵ ST 可反抗的最大施力 P_max 為多少？如控制 P 使其自零慢慢增加至 P_max，試述 ST 變形的過程及其最終的狀態。（10 分）

⑶如施加適當負載將圓桿材料的應力-應變狀態帶到 B 點，則圓桿中此時的應變能密度為多少？（5 分）

⑷如到 B 點後，將負載完全撤去，則圓桿最後的伸長量為多少？（6 分）
