107年 - 107 全國高級中等學校學生技藝競賽考試_工業類: 模具#139304

1. 壓印及壓花加工之主要不同處在於 (A)壓印加工對金屬所做的壓擠作用很小 (B)壓印加 工所需的壓力較小 (C)壓花加工兩面皆有相同之設計圖案 (D)壓花加工用於成形獎牌、 徽章之表面圖樣

2. 連續沖模是將兩套以上的單獨工程模具，以數學的方法計算依序排列在工作站中成為一 整組沖模。下列哪一個敘述     不是     連續沖模的優點? (A)適應大量生產的需求 (B)適合製造 精度公差較高的製品 (C)緩和引伸加工中材料的加工硬化 (D)工程安排比較容易

3. 沖模中具有抵抗沖剪力作用的零件是 (A)固定銷 (B)模柄 (C)導料板 (D)止料銷

4. 在各種沖壓模具中，不適於製作剪斜角之模具種類為 (A)剪切 (B)沖孔 (C)下料 (D)彎形模具

5. Ｕ形彎曲加工在生產時製品會發生彈回現象，下列各項影響因素何者正確? (A)沖頭兩側 彎曲半徑愈大，則製品的彈回量愈大 (B)沖模肩半徑愈小時，會發生反向彈回的現象 (C)沖頭與模肩之間隙增加時，彈回量愈大 (D)製品之彎曲深度較大時，彈回量隨之減少

6. 塑膠成形製品會產生氣泡之最主要原因為 (A)成形溫度太低 (B)射出壓力不足 (C)塑料 乾燥不足 (D)合模壓力太大

7. 下列關於塑膠的各種成形法之中，何者最適合用於製造熱固性塑膠產品? (A)壓縮成形 (B)發泡成形 (C)射出成形 (D)吹氣成形

8. 放電加工機是製作精密模具不可或缺的設備，下列有關放電加工的功能，哪一項敘述     不正確     ? (A)可以製作複雜形狀 (B)用以再刻深如印花及鍛模 (C)可以加工氧化鋁等高硬度 陶瓷材料 (D)可以製作工件之內圓角

9. 肘節式沖床是以肘節接頭為傳動機構驅動滑塊進行加工，其主要特點為 (A)滑塊行程比 其他種類沖床長 (B)適合應用於引伸加工 (C)下死點位置化快速度快，也可用在剪切加 工 (D)合模壓力小，不易損壞模具

10. 塑膠模具表面研光之最主要目的是為了要 (A)使成品順利頂出 (B)使塑料順利充填 (C)縮短成品成形時間 (D)提升塑膠成品之表面粗糙度

11. 一般所謂「工程塑膠」是指那一方面之性質較佳? (A)絕緣性質 (B)電氣性質 (C)機械性質 (D)化學性質

12. 一些模具零件為提高硬度通常要先進行淬火熱處理，通常須先把鋼料加熱到高溫使其 組織變態為”A”，再經急冷轉變為”B”組織，則 A、B 組織分別為 (A)雪明碳鐵、沃斯 田鐵 (B)麻田散鐵、波來鐵 (C)沃斯田鐵、麻田散鐵 (D)波來鐵、肥粒鐵

13. 有關沖床工作的防護裝置中，下列哪一種在作業時毫無障礙，是很方便的防護裝置? (A)光電式安全裝置 (B)圍護欄安全裝置(C)旋刮防護裝置 (D)閘門式安全裝置

14. 為獲得最佳的塑料流動行為，模具橫澆道截面形狀應盡量採用 (A)正方形 (B)U 形 (C)圓形 (D)梯形

15. 外形透明度佳，經常用於製作車輛尾燈外殼的塑膠原料為 (A)聚丙烯(PP) (B)聚氯乙烯 (PVC) (C)三聚氰胺樹脂(MF) (D)壓克力(PMMA)

16. 在沖壓模具中，固定式與可動式剝料板的主要差別，在於可動式剝料板具有下列何種 特性? (A)製作容易 (B)成本較低 (C)兼具壓料作用 (D)少量生產及人工送料時採用

17. 剪切模具中，哪一個零件可以不需要經熱處理? (A)沖頭 (B)沖頭固定板 (C)下模 (D)導 柱

18. 下列有關沖模固定零件的敘述，何者     不正確     ? (A)定位銷之間的距離不可太近 (B)設計固 定件時螺釘儘可能靠近模板邊緣 (C)一般沖模以使用 4 支定位銷為原則 (D)使用螺釘固 定模具時，通常需另外使用定位銷

19. 通常在繪製單一下料模具圖的第一個步驟是 (A)繪製沖頭及下模塊 (B)繪製導料板及 定位件 (C)製作材料表 (D)料條佈置

20. 沖頭與下模單邊間隙取決於材料的性質與厚度，在相同厚度下，下列何種材料，其沖 頭間隙值最小? (A)純鋁(B)青銅 (C)碳鋼 (D)矽鋼片

21. 沖剪過程中，為避免沖頭刀刃之端面全部同時切入板料，而產生過大衝擊力，可以採 用 (A)模孔角間隙 (B)沖頭剪斜角 (C)模具間隙 (D)添加潤滑劑

22. 壓鑄工作中，熱室法與冷室法的主要區別在於 (A)加熱方式不同 (B)熱室所使用的材料 要加熱，但冷室不必 (C)熔化爐所能熔化之溫度不同 (D)熱室壓鑄機之機器本身含熔化 設備

23. 沖模切口在模孔內先保持一段垂直線的孔壁後，再製作角間隙，此種方式的特點為 (A)模具強度較小 (B)刀口鈍化後可再研磨，尺寸維持不變 (C)所需的剪切力較小 (D)適用 於軟金屬的沖剪加工

24. 對彎曲加工時不使材料產生裂痕或折裂的破壞條件下，以下那一個     不是     影響最小彎曲 半徑的因素？ (A)彎曲材料的厚度 (B)彎曲材料的寬度 (C)沖頭的材質 (D)彎曲加工方 式

25. 較容易彎形加工的材料，通常需具備下列何種特性? (A)高剛性 (B)高強度 (C)高彈性 (D)高延展性

26. 製作一組模具時，下列有關檢查模具間隙之方法，何者     不正確     ? (A)直接安裝於沖床上 試沖 (B)合模後用厚薄規檢查 (C)用量具或測量儀器檢查模具各部位尺寸 (D)合模後用 燈光照射以目視檢查間隙

27. 直壁圓筒引伸件受引伸變形時，板厚減少最多、最容易產生裂痕之截面處為 (A)凸緣與 筒壁之圓角區 (B)容器底部 (C)容器底部與筒壁交接之圓角區 (D)直壁部位

28. 沖孔加工時，成品所獲得之孔內部尺寸由下列何者決定? (A)下模孔 (B)導料板孔 (C)沖頭 (D)脫料板孔

29. 放電加工中電極所使用之材料，下列那一項     不是     應具備的條件? (A)機械加工容易 (B)導 電性佳 (C)加工消耗量少 (D)具備高硬度、高耐磨耗性

30. 塑膠模具採用降低模溫的作法，最主要的目的是 (A)提升充填效果 (B)改善塑料流動性 (C)改善成品表面品質 (D)提高成形效率

31. 有一綜合切削加工機之程式為 G90G00X12.Y15.M08，下列有關各指令之敘述哪一個     不正確     ? (A)G90 為相對座標軸設定 (B)G00 為快速定位 (C)X12.Y15.為終點座標位置 (D)M08 為開啟切削劑

32. 模具加工時，一般採用何種方法來量測內槽面之平行度? (A)高度規 (B)指示量錶 (C)槓桿 量錶 (D)平行尺

33. 下列哪一項是金屬冷作加工的缺點？ (A)晶粒變細，降低工件的強度 (B)改變工件形狀 所需的能量增高 (C)工件表面光度變差 (D)加工精密度不易控制

34. 有關砂輪磨料的選擇，下列何者     有誤     ？ (A)磨削淬火後的模具鋼材，宜選用硬結合度之 砂輪 (B)粗磨削時，宜選用粒度較大的砂輪 (C)軟材料之磨削，應選用粒度號數小之砂 輪 (D)研磨碳化鎢刀具應選用綠色碳化矽磨料砂輪

35. 在一個塑膠射出模具中，定位環之功能是 (A)確定模具之中心位置 (B)固定注道襯套 (C)注道襯套中心對準料管中心 (D)使模具固定於射出機上

36. 下列有關 CNC 程式的語碼     何者有誤     ？ (A)S 表進給機能 (B)T 表刀具機能 (C)M 表輔助 機能 (D)G 表準備機能

37. 使用Ｖ形彎形模具進行沖壓加工時，最容易磨損之部位為 (A)模穴底部 (B)沖頭鼻端 (C)Ｖ形面部位 (D)模肩

38. 圓筒形的塑膠成品，常用那一種澆口設計，以便快速完成製品之成形? (A)薄膜澆口 (B)直接澆口 (C)扇形澆口 (D)矩形澆口

39. 下列哪一項     不是      無澆道射出成形之實際作法? (A)熱橫澆道式 (B)延長噴嘴式 (C)直接澆 道式 (D)滯液式

40. 下列何者為三板式塑膠模具的最大優點? (A)製模容易 (B)開模費用較低(C)可用於全自 動生產 (D)比較節省塑料

41. 下列關於塑膠射出模具之頂出機構設計，那一個敘述     不正確     ？ (A)氣壓頂出不需設置頂 出板與頂出機構 (B)頂出套筒通常使用於圓形中空製品的頂出 (C)脫料板用於頂出方 形製品 (D)杯狀製品不適合使用頂出銷方式

42. 在塑膠成形製品脫模時，為克服頂出瞬間所產生之真空作用，可利用何種方式頂出? (A)直銷頂出 (B)碟銷頂出 (C)空氣頂出 (D)階梯銷頂出

43. 造成塑膠成品充填不良的原因中，與模具有關的是 (A)澆道尺寸太小 (B)模具溫度太高 (C)流道太短 (D)模穴尺寸過小

44. 塑膠射出模具中，用以使固定側固定板與可動側型模板能配合定位的零件是 (A)定位環 與停止銷 (B)導銷與襯套 (C)裝置板與固定板 (D)心型與模仁

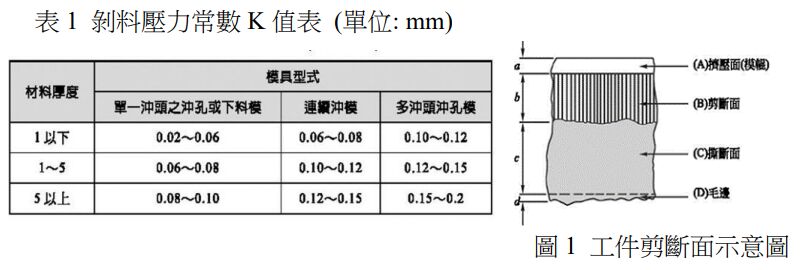

45. 當沖頭沖切加工完成後，將料片由沖頭剝下所需的力稱為剝料力。     參考表 1     ，若使用 連續沖模欲在板厚 3 mm 之鋁材上沖製一個直徑為 10 mm 之圓孔時，若材料之抗剪強 度為 15 kg/mm2，則所需之剝料力約為_________ kg(A)28 (B)85 (C)140 (D)212

46.      圖 1      為剪切加工之工件剪斷面示意圖，下列有關剪切加工的敘述，何者正確?

(A)較大 之沖剪間隙，會使料片產生較大之彎曲變形 (B)刃口不銳利時，不會影響沖剪工件的毛 邊 (C)工件剪斷面的模輥(擠壓面)過長，原因是沖頭與下模的間隙過小 (D)硬質材料受 沖剪時，較容易產生毛邊

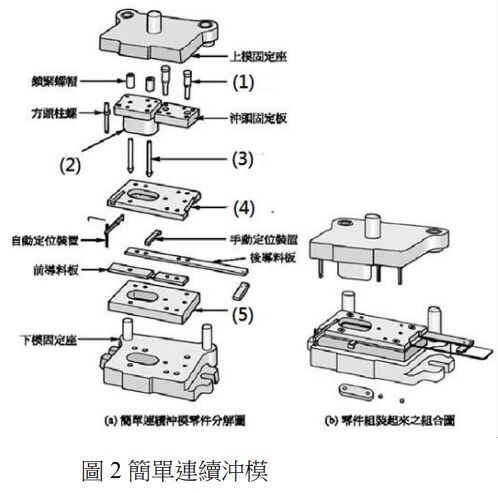

47.      圖 2      的簡單連續沖模中，編號(3)零件的功能為

(A)將帶料精確導正後再加工 (B)沖孔加 工 (C)模具裝配定位 (D)固定上模板的作用

48. 參考     圖 3     ，編號 16 的零件，為使塑膠模開模頂出的頂出板回復原位，通常須利用

(A)導柱 (B)回位銷 (C)限位銷 (D)錐銷

49. 參考     圖 3     ，編號 11 的零件，塑膠模具上之定位環直徑必須與塑膠射出成形機之

(A)頂出桿直徑 (B)噴嘴直徑 (C)射出螺桿直徑 (D)固定模板孔徑相配合

50. 參考     圖 3      之三板式塑膠模具，下列有關各數字所代表的零件名稱，何者有誤?

(A)13— 支承銷 (B)20--流道抓銷 (C)4--固定側模板 (D)9-可動側固定板
