112年 - 112 全國高級中等學校學生技藝競賽考試_工業類:模具#138195

1.下列哪一種材料具有吸震性，經常被應用在模座與沖頭固定板? (A)合金工具鋼 (B)不銹鋼 (C)低碳鋼 (D)鑄鐵。

2.將剪好之平板金屬坯料引伸成為筒狀容器，且不產生皺紋、裂痕的一種常溫加工法稱之為 (A)沖剪 (B)引伸 (C)沖壓 (D)擠製。

3.下列何者     不屬於     油壓沖床的特點? (A)保養容易 (B)在滑塊移動中可調整加壓速度 (C)可選擇長短行程 (D)不發生超負荷現象。

4.沖床在使用時，在滑塊之最大沖程下，測得滑塊底部與床台面之距離稱為 (A)工作高度 (B)衝程長度 (C)合模高度 (D)滑塊行程。

5.肘節式沖床之下死點穩定而正確，最適合何種加工方式? (A)沖壓加工 (B)引伸加工 (C)壓印加工 (D)剪切加工。

6.下列哪一種零件是用來控制模具中的進料長度? (A)導料板 (B)定位件 (C)剝料板 (D)模孔。

7.在連續沖模中，當沖頭下降時，首先進入料條已沖好的孔中，將帶料精確導正後再行加工的零件是 (A)先導桿 (B)定位銷 (C)導料板 (D)剝料板。

8.將材料置有花紋的金屬模具間，施以加壓，迫使材料表面印出所需的花紋、形狀的加工法稱之為 (A)引伸 (B)沖壓 (C)壓印 (D)擠製。

9.下列哪一項     不屬於     連續沖模的使用限制？(A)僅適應多樣少量生產之需求 (B)不適於製造精度公差較高之製品 (C)不適於製造會產生殘留應變之製品 (D)成品材質及適用壓床之限制。

10.下列何種模具較不宜採用自動送料? (A)Ｖ形彎曲模具 (B)下料模具 (C)複合模具 (D)連續模具。

11.加工過程沖切材料片的四周，而產生一個料片的是屬於哪一種沖模? (A)沖壓 (B)剪斷　(C)沖孔 (D)下料。

12.在沖壓加工中，當凸模壓入凹模而完成沖製加工後，製品或廢料常緊緊夾住沖頭四周而不脫落，可使用下列何者來排出成品? (A)退料件 (B)導料板 (C)先導桿 (D)料條止偏器。

13.將鋼材加熱到淬火溫度後維持一段時間，使其產生沃斯田鐵變態後急速冷卻，通常可以得到何種組織? (A)變韌鐵　(B)波來鐵　(C)麻田散鐵　(D)肥粒鐵。

14.一般較大型或複雜形狀的刀口，常將下模塊適當分割成若干塊以便加工，再加以組合，下列哪一項     不是     此種作法的優點? (A)節省加工時間 (B)硬化處理時減少變形 (C)避免困難的機械加工 (D)比較容易得到精確的尺寸。

15.向上引伸式模具最大的不同在於將何種安裝在下模? (A)沖頭 (B)定位板 (C)壓料板 (D)模穴。

16.在封閉式模具壓印加工過程中，因壓力過高而無法一次加工成形時，則須分成幾次壓印並施行下列哪一種熱處理? (A)正常化　(B)退火　(C)回火　(D)淬火。

17.碳為鋼料中的最主要成份，依碳含量多寡會改變鋼料的性質，碳含量增加時下列哪一項敘述是正確的 ?(A)提高延性　(B)降低雪明碳鐵含量　(C)降低被切削阻力　(D)提高強度及硬度。

18.沒有壓料板的引伸模具，通常沖頭上會設置下列何者功能，以避免圓筒吸著沖頭，影響正常的剝料? (A)導孔 (B)剪斜角 (C)氣孔 (D)倒角。

19.下列有關熱塑性塑膠之敘述，何者正確? (A)分子呈網狀結構的聚合物 (B)聚乙烯、聚丙烯、尼龍等屬於熱塑性塑膠 (C)經固化後，再連續受熱不再軟化 (D)分子與分子間不易發生相互運動。

20.塑膠射出模具設計時為考慮如何在成形後自模具取出成品，則分模線應選擇在 (A)最大外形斷面處 (B)壁厚最厚處 (C)脫模阻力最大處 (D)脫模阻力最小處。

21.一般在沖床上安裝模具時，宜先裝 (A)導料板 (B)上模板 (C)下模板 (D)頂出板。

22.塑膠模具表面研光之最主要目的是為了 (A)縮短成品成形的時間 (B)可以順利頂出 (C)可以順利充填 (D)達到塑膠成品表面粗糙度的要求。

23.下列有關塑膠模具成形的概念哪一個正確? (A)扇形澆口厚度自橫澆道向成形品直接增加 (B)塑模之針點澆口適合多型腔之成形 (C)為了提高塑模冷卻效果，冷卻孔儘量靠近排氣孔 (D)為了防止毛邊產生，塑模通常不做排氣孔。

24.欲在板厚2 mm之低碳鋼材料上沖製半徑為10 mm之圓形孔時，材料之抗剪強度為36 kg/mm²，則其沖剪力約為_______ 公噸。(A)1.4 (B)4.5 (C)6.5 (D)7.2

25.模板之平行度較適合使用下列何種量具來量測? (A)分厘卡 (B)三次元量測儀 (C)量表 (D)高度規。

26.下列哪一種澆口常用於三板式塑膠模具? (A)膜狀澆口 (B)潛入澆口 (C)針點澆口 (D)側面澆口。

27.射出成形模具中塑料若充填不足時，一般可透過下列何種方式來改善? (A)增加鎖模壓力 (B)提高射出壓力 (C)降低保壓時間 (D)降低塑料加熱溫度。

28.當使用於添加有玻璃纖維的塑料時，模具鋼材的材質選用以下列者為佳? (A)延性較佳的鋼材 (B)具高導熱性的鋼材 (C)退火軟化的鋼材 (D)具耐磨耗性的鋼材。

29.塑膠射出模具零件，下列何者不能採用標準件? (A)頂出銷 (B)導柱 (C)公母模仁 (D)復歸銷。

30.CNS加工符號表示下列何種意義? (A)加工至表面粗糙度值最大為6.3 μm (B)加工至表面粗糙度值等於6.3 μm (C)加工至表面粗糙度值最大為6.3 mm (D)加工至表面粗糙度值最小為6.3 μm。

31.塑膠模具中定位環之功能是 (A)易使模具固定於射出機上 (B)確定模具之中心 (C)固定澆道襯套 (D)豎澆道引料口自動對準射出成形機之噴嘴口。

32.設計塑膠模具之頂出銷位置不能設在哪一個部位之上? (A)分模面 (B)成品外觀面 (C)肋(D)成品外緣。

33.下列何項不屬於下料模具角間隙的功能? (A)減少沖頭摩擦 (B)工件容易落下 (C)減少工件摩擦 (D)減少沖床負荷。

34.下料模具的沖剪力大小與工件的關係為 (A)與工件厚度成反比 (B)與工件厚度成正比 (C)與剪切周緣長成反比 (D)與工件形狀複雜度成反比。

35.磨削軟材料之工件時，有關砂輪之選用下列何者正確? (A)鬆組織 (B)細顆粒磨料 (C)密組織 (D)軟結合度。

36.沖剪模具中的哪一個零件選用的材料以易於加工為原則，可以不需要經過熱處理?(A)導柱及櫬套 (B)沖頭 (C)固定沖頭之承板 (D)下模板。

37.下列那一項     不是     放電加工中使用之電極應具備的條件 ? (A)導電率良好 (B)加工消耗性少 (C)機械加工容易 (D)硬度高。

38.HRC 62是經由下列何種硬度試驗機所得到之硬度值? (A)洛氏 (B)勃氏 (C)蕭氏 (D)維克氏。

39.面積大之塑膠成品應選用何種頂出方式? (A)頂出銷 (B)空氣 (C)脫料板 (D)套筒。

40.模具裝配後之沖模間隙，以使用下列何種方式量測較方便? (A)游標卡尺 (B)厚薄規 (C)量表 (D)分厘卡。

41.沖剪加工後的製品，其切口斷面形狀可分為四大部份，其中沖剪後最下層的面稱之為 (A)毛邊 (B)擠壓面 (C)剪斷面 (D)撕斷面。

42.下列哪一項不是影響沖剪加工材料剪斷面的因素? (A)材料性質 (B)沖頭刀刃的利鈍程度 (C)模具間隙 (D)料條的長度。

43.沖模之模具間隙不夠時會產生 (A)撕斷面角度變大 (B)擠壓面變大 (C)撕斷面較寬 (D)二次剪斷現象。

44.通常剪切軟質的金屬時，其切斷之斷面形狀大部份為 (A)擠壓面 (B)剪斷面 (C)撕斷面 (D)毛邊。

45.在沖壓彎曲過程，以下影響最小彎曲半徑的敘述何者正確? (A)同一材料在退火後比退火前採用較大的彎曲半徑 (B)板料寬度愈大者可以採用較小彎曲半徑 (C)延性較佳的軟質材料通常採用較大的彎曲半徑 (D)使用相同之彎曲半徑沖頭沖壓同材質的胚料，厚度愈大則彎曲部外側愈容易產生裂痕。

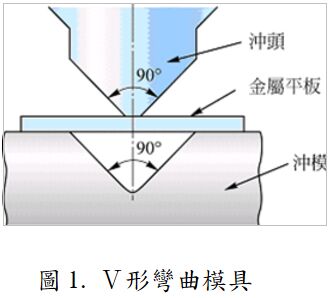

46.參考圖1，Ｖ形彎曲模具生產製品時最容易磨損之部位為

(A)模肩 (B)模穴底部 (C)沖頭鼻端 (D)Ｖ形面部位。

47.在同一條件下進行Ｖ形彎曲加工時，沖頭鼻端半徑之大小對工件性質影響較大者為 (A)沖彎間隙 (B)沖彎壓力 (C)送料速度 (D)回彈量。

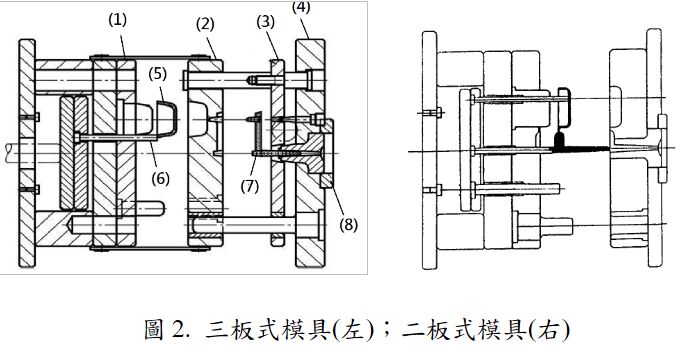

48.三板式與二板式塑膠射出模具的主要差別，是在三板式模具多了一個 (A)成品脫料板 (B)可動模板 (C)澆道脫料板 (D)固定模板。

49.裝置在塑膠模具可動側安裝板上，用以做為頂出板歸位時定位的是哪一個零件? (A)導柱 (B)復歸銷 (C)定位銷 (D)止銷。

50.下列何者是三板式塑膠模具最大的優點?

(A)模具構造簡單 (B)使用較低鎖模行程的射出機 (C)可以高速自動化生產 (D)成本較低。
