107年 - 107 地特四等 機械力學概要#73416

科目：機械力學 | 年份：107年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (12)

⑴試繪方塊之加速度 a 與時間 t 之關係圖。（10 分）
⑵t = 5 時，方塊之速度為何與移動之總距離為何？（5 分）
⑶t = 40 時，方塊之速度為何與移動之總距離為何？（10 分）
⑴彈簧被壓縮 50 cm 時，方塊之速度為若干？（10 分）
⑵彈簧被壓縮多少時，方塊始能停下？（10 分）
⑶試描述彈簧被壓縮至方塊停下後，方塊之運動狀況。（5 分）
⑴梁之截面對 x 軸之面積慣性矩。（5 分）
⑵梁之剪力圖。（5 分）
⑶梁之彎矩圖。（5 分）
⑷梁中最大之彎曲應力。（5 分）
⑸如該梁之 I 形截面改為同面積之正方形截面，則梁中最大之彎曲應力 會如何變化，請說明原因。（5 分）

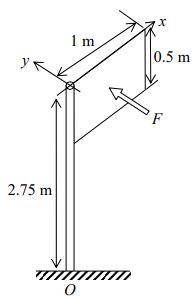

四、以根部埋入地下之圓桿支撐的長方形路牌受風力作用如下右圖。風壓之 合力可視為一施加於路牌形心之集中力 F。下左圖為圓桿在地面之截面 示意圖，其中 x’及 y’軸分別平行於 x 與 y 軸。圓桿之半徑為 3 cm。F 之 大小為 2 kN。試求 A、B、C 及 D 各點的合應力。（25 分）5c19bcd539e4e.jpg5c19bcda16a79.jpg
