108年 - 108 公務人員升官等考試_薦任_水利工程：流體力學#80507

科目：流體力學 | 年份：108年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：流體力學

選擇題 (0)

申論題 (5)

一、

二、

三、

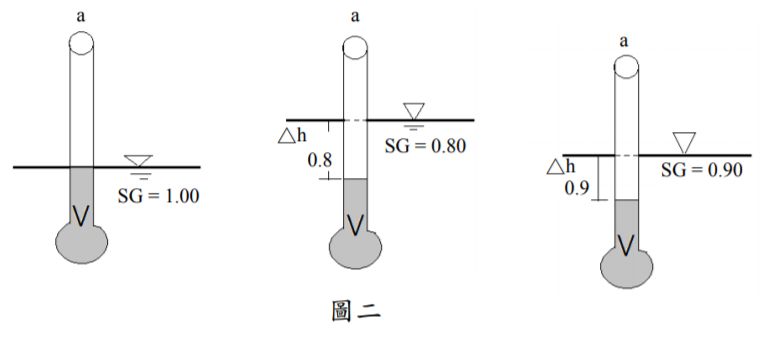

四、如圖二，某一比重計質量為 0.045 kg，其直桿之橫斷面積 a = 290 mm²。比重計先後插入比重 SG = 0.80 及 0.90 之液體與水中（SG = 1.00）時，試問比重計在該二種液體中之直桿深度與在水中時之差距△h 分別為何？（20 分）

五、某一潛水艇模型試驗在風洞中進行，該模型幾何縮尺比例為 1：8。若潛水艇原型尺寸長 2.24 m、前進速度 0.560 m/s。試問要達成與潛水艇原型之動力相似性（similarity with the prototype submarine），則在風洞試驗之風速為何？[假定忽略空氣之壓縮效應，且風洞壁面距離模型較遠不會干擾影響模型之空氣阻力（aerodynamic drag）；另外模型與原型符合幾何相似性（geometrically similar to the prototype）。附註：在溫度 T = 15℃及標準大氣壓時，水之密度ρ = 999.1 kg/m³，水之動力黏滯係數 µ = 1.138 × 10^-3 kg/m⋅s。在溫度 T = 25℃及標準大氣壓時，空氣密度 ρ = 1.184 kg/m³，空氣動力黏滯係數µ = 1.849 × 10^-5 kg/m⋅s。]（20 分）
