108年 - 108 專技高考_土木工程技師：結構設計（包括鋼筋混凝土設計與鋼結構設計）#80665

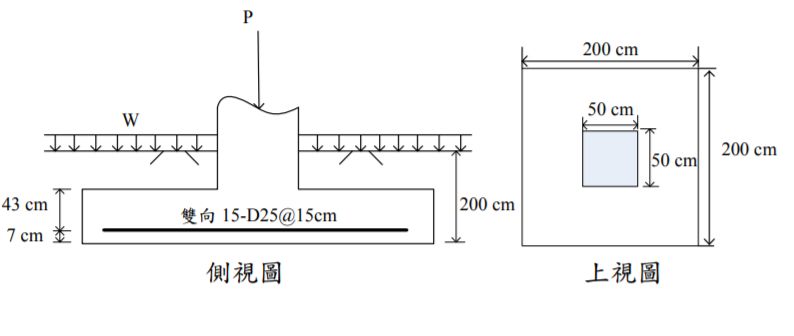

一、附圖所示為一鋼筋混凝土柱基礎，柱主筋未插入基腳內，且須承受活載 重 P_L =80 tf 及靜載重 P_D = 50 tf 之軸力，請設計此柱基礎之接合鋼筋及 其伸展長度。（25 分）

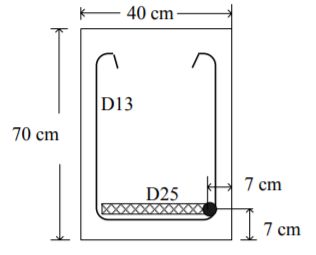

二、有一單筋單排矩形梁（如下圖所示），其主筋採 D25，箍筋採 D13，混凝 土骨材最大粒徑為 2.54 cm，試依照規範計算此梁最大與最小彎矩設計 強度ψM_n。（25 分）

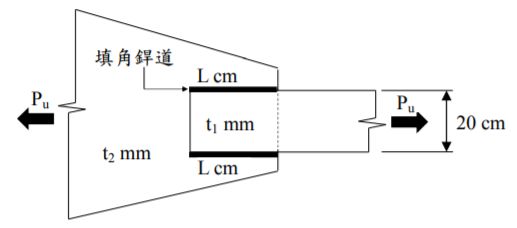

四、如下圖所示一寬 20 cm、厚 16 mm(t1)之鋼板採用填角銲縱向銲道疊接於另 一厚度為 20 mm(t₂)之鋼板，兩鋼板之降伏及抗拉強度分別為 F_y= 2.5 t/cm²， F_u= 4.1 t/cm²，E70 銲材（F_u = 4.9 t/cm²）： ⑴依現行極限設計法規範，請問填角銲之最小銲道尺寸及最小銲道長度 L 分別為何？（未說明原因者不予計分。）（10 分）
