110年 - 110 中央印製廠_新進人員甄試_印製工程員：基本電學#104512

科目：基本電學(概要) | 年份：110年 | 選擇題數：0 | 申論題數：19

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (19)

題目一:【10分】

圖1所示的電路中,請計算流經20Ω電阻器的電流與消耗電功率。

題目二:【10分】

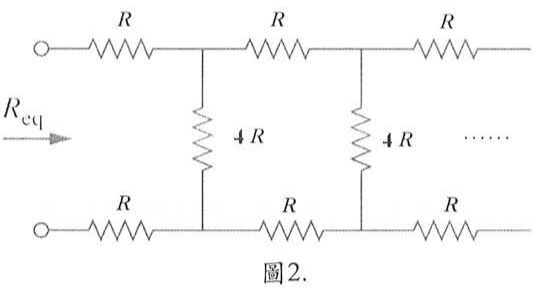

圖2.所示是由串聯电阻 R及並聯電阻4R所構成、無限延伸的線路電路圖,假若R=4Ω, 請計算下圖由左看進去的等效電阻

(一),由ab 瑞所量测到的等效電阻為多少Ω?【5分】

(二),如果ab端接上100的電壓電源,則流經25Ω電阻的電流為多少安培?【5分】

(一),請計算ab兩端左邊的戴維寧等效電路。【10分】

(二),如果要在負載電阻1Ω上獲得最大的電功率,則必須將負載電阻調整為多少歐姆? 而最大功率會是多少?【5分】

(一),三相負載總合複數功率與功率因數。【5分】

(二).電源端的線電流。【5分】

(三).如果以△接線的並聯電容器來將功率因數提高到0.95落後,則應該加裝多少容量的電容器組?其電容為多少法拉?【5分】

(一).如果=4V,請計算輸出電壓vo為多少?【10分】

(二).假設電源偏壓由土12V調整為土6V,則輸出電壓vo為多少?【5分】

(一).t=0秒之前,電容器上的電壓為多少?

(二).電容器上的電流為多少?【5分]

(三).t=0秒時,電容器初期儲存的能量。【5分]

(四).t≥0後,電容器的電壓方程式vc(t)=?【5分】

(一).圖8所標記為A,B,C三個插孔位置,何者是火線(hotwire)?

(二).何者是中性線(neutrl wire)?

(三).何者是接地線(ground wire)?【5分】

(四).一般常說的電冰箱、洗衣機要接地,請繪簡易圖說明如何接地。(提示:請繪簡易示意圖,說明牆上交流電3條線高電位、低電位、接地線)與家電產品插頭三個電極間的接線圖)。【5分】
