所屬科目：結構分析（包括材料力學與結構學）
一、一彈性均勻鐵軌以強力扣件固定於間距為 75 cm 之軌枕，鐵軌之降伏應 力為 360 MPa，若其張應力及壓應力安全係數分別為 1.5 及 3.0。材料彈 性模數為 200 GPa，膨脹係數為 /℃。假設軌道固定軌枕時之溫 度為 24℃，若扣件間完全無滑脫，試求該軌道之安全溫度範圍。 （25 分）

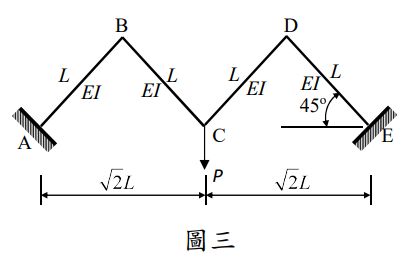

四、一對稱剛架系統 ABCDE 具四根桿件以直角相接，各桿長度皆為 L，彎 曲剛度皆為 EI。現於 C 節點承受一集中載重 P 如下圖三所示。試求各 端點彎矩及 C 節點垂直變位。（25 分）
