110年 - 110 教育部受託辦理公立高級中等學校教師甄選：電機科、機電科#99907

科目：教甄◆電子科/資訊科/電機科/冷凍空調科/控制科/電機空調科 | 年份：110年 | 選擇題數：24 | 申論題數：34

試卷資訊

所屬科目：教甄◆電子科/資訊科/電機科/冷凍空調科/控制科/電機空調科

選擇題 (24)

1. 下列敘述何者不正確？ (A)在摻有銻（Sb）的半導體中，Sb扮演的角色是受體 (B)將 磷（P）或砷（As）加入一本質半導體可以將此半導體變為N型外質半導體 (C)在P型 半導體中之多數載子為電洞 (D)矽（Si）及鍺（Ge）皆是本質半導體。
2. 有一顆正電荷，逆電場方向移動，求其電位與位能之變化情形？ (A)電位下降，位 能減少 (B)電位升高，位能減少 (C)電位升高，位能增加 (D)電位下降，位能增加。
3. 某水電師傅發現用戶廚房中，有一個接烤箱的110V插座表面焦黑變形。試問下列敘述 何者錯誤？ (A)若要改善焦黑變形情況，可以將牆內電線換為較粗的線徑 (B)烤箱 的電源線若一直有重物壓制在上面，有可能會使插座焦黑變形 (C)若要改善焦黑變形 情況，可以將電源箱的廚房分路NFB更換成較高的跳脫電流數 (D)插座內部的簧片， 可能因電流長期加熱後造成生鏽，最後鐵鏽發熱產生插座焦黑狀況。
4. 下列敘述何者正確？ (A)1平方密爾面積＜1圓密爾面積 (B)可變電阻器的外殼上面寫 「A250K」，則旋臂與阻值的關係是對數曲線，且最大阻值是250kΩ (C)游標卡尺的副 尺刻度，是將本尺刻度n格，等分為n+1格 (D)完全電磁式的無熔絲開關，其過載保護 的原理與熱動式相同。
5. 有關MOSFET特性敘述，下列何者有誤？ (A)空乏型MOSFET結構上少了通道 (B)N 通道空乏型MOSFET之夾止電壓VGSp為負值 (C)P通道增強型MOSFET之臨界電壓VGSt 為負值 (D)N通道增強型MOSFET之VGS需大於VGSt才可能導通電流。
6. 在BJT的三種組態中，CB組態具有下列何種特性？ (a)最高輸入電阻Ri (b)最低輸入 電阻Ri (c)最高輸出電阻Ro (d)最低輸出電阻Ro (e)最低電壓增益Av (f)最低電流增 益Ai (g)最高電壓增益Av (h)最高電流增益Ai ，則正確答案為： (A)bcfg (B)bdfg 用 (C)adeh (D)acef。
7. 下列對於MOSFET與BJT之功能特性比較的敘述？ (a)傳導電流BJT為雙載子元件， MOSFET為單載子元件 (b)輸出相依電源的特性BJT為電壓控制元件，MOSFET為電流 控制元件 (c)輸入阻抗部分是BJT大於MOSFET且較易受靜電影響而損壞 (d)IC製程而 言MOSFET製程較簡單且面積小，製造密度比BJT高 (e)雜訊干擾方面，MOSFET產生的 雜訊干擾比BJT小 (f)溫度特性的部份，MOSFET之IDSS及k值與BJT之β值皆為負溫度係 數 (g)電流輸出驅動能力而言MOSFET比BJT有較大的電流輸出 (h)輸出線性度而言， BJT在主動區時，其直流工作點上的小信號放大有較好的線性度，則正確答案為？ (A)bcfg (B)adfg (C)adeh (D)acef。
8. 某高工生在基本電學實習工廠找到一陶瓷電容器上標示「683」，則其電容量為？
9. 在電機實習工廠找到一台馬達，拆開後發現內有一離心開關，啟動線圈很細而且其匝數比主線圈的少過一半，所以你判定這台馬達的形式是？ (A)單相感應，電容起動 (B)單相感應，分相起動 (C)單相感應，永久電容啟動 (D)雙相感應，電容起動。
10. 同步發電機欲作並聯運轉時，利用同步燈檢查其整步（Synchonizing） 。若出現三燈輪流明滅時，表示下列條件何者為非？ (A)相序相同 (B)頻率相同 (C)電壓相同 (D)時 相不定。

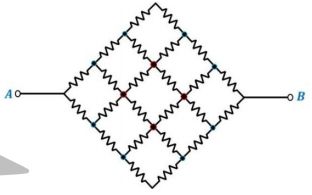

11. 如下圖所示，每個電阻值皆為7Ω，則求60ff5e65b38a4.jpg ＝？

12. 如下圖所示，每個電容值皆為15F，則求CAB ？

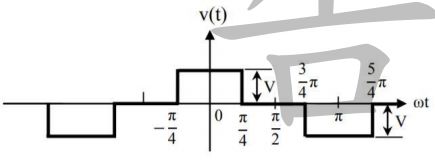

13. 如下圖所示之波形圖，請問此波型的有效值為？
 (A) (B) (C) (D)
14. 以示波器測量一調幅波之調幅百分數，呈現如下圖所示之梯形波，則其調幅百分數用 為？
(A)31.8% (B)63.6% (C)70.7% (D)55%。
15. 下圖電路中，D1 與D2 的功能為？
 (A) D1 補償，D2 補償 ，S = 1使溫度變化時， 不影響直流工作點 (B) D1 補償， D2 補償 (C) D1 、D2 補償，使S穩定度得到改善 (D) D1 、D2 作為偏壓二極體，使電晶體不趨近於飽和區(E)送分
16. 一功率電阻器規格為10Ω/10W，透過電源線與電源供應器的CH1輸出端子連接，並設定電源供應器面板上CH1數值為5V，0.3A。此時若先啟動電源供應器的PARALLEL模式， 再按下OUTPUT 按鈕 ， 請問流經該電阻器的電流約為多少？ (A)0A (B)0.3A (C)0.5A (D)0.6A。

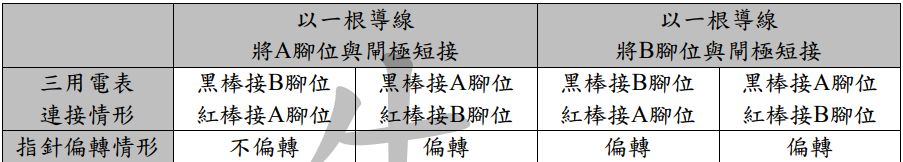

17. 某學生以指針式三用電表判定N通道MOSFET的腳位，假設已知閘極的腳位後，某學生後續的實驗紀錄如下表，則請問下列敘述何者錯誤？ (A)A腳位是汲極 (B)做此實驗時三用電表應置於Rx1k檔位 (C)此MOSFET的編號可能是2N7000 (D)從實驗結果觀察，這顆MOSFET的汲極與源極，不可以對調使用。
18. 下列有關各類功率放大器的敘述，何者為真？ (A)乙類（B類）放大器的Q點位置位於特性曲線的截止點上，只放大訊號的正半週或者負半週，所以不會有交叉失真的問題存 在 (B)丙類（C類）放大器的Q點位於截止點之下，與其他種類相比，有著最大的失真 與最低的效率 (C)甲類（A類）放大器的Q點位於負載線的中點，故相對於其他種類放 大器而言，輸出訊號失真最小，所以很適合用作大功率的放大器 (D)甲乙類（AB類） 用 放大器是推挽（push-pull）放大的形式，其效率略低於B類放大器，但兼有A類與B類所 擁有的優點。

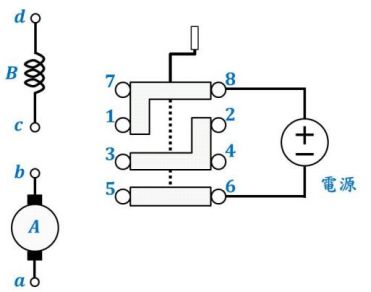

19. 某高工生於電機機械實習工廠，欲施作鼓形開關控制串激式電動機的正逆轉，如下圖中A 為串激電動機之電樞，B為串激磁場線圈，該生已將b接1, d接3，則剩餘連接之方式為？
 (A) a接4, c接7 (B) a接4, c接5 (C) a接2, c接5 (D) a接2, c接7。
20. 如下表是兩台直流分激發電機的資訊，欲將兩台發電機作並聯運用供應200A的負載， 忽略場電流，則請計算負載的端電壓為？
 (A)110.4V (B)106.8V (C)96.9V (D)102.8V。
21. 某電力工程師因公務出國工作，發現當地的電源頻率為15Hz，而手上有一只客戶需要 的變壓器，其正常工作的電源頻率是60Hz。請問工程師應如何處理，才可正常使用該變壓器？ (A)不必做任何處理，可以直接使用 (B)將電源減少為原來的0.5倍後就可以使 用 (C)將電源增加為原來的4倍後就可以使用(D)將電源減少為原來的0.25倍後就可以使用。
22. 下列敘述，何者正確？ (A)二具單相變壓器做V-V接線，其利用率之定義是V-V接的容 量，與Δ-Δ接容量的比值 (B)三相同步發電機，其每相感應電勢的三次諧波電壓，彼 此之間同相 (C)使用華德-黎翁納德系統（Ward-Leonard System）做電動機的轉速控制 ，原理是改變電動機的電樞磁通，以達到控制轉速的做法 (D)單相推斥式感應電動機 ，其刷軸與磁極軸完全重合時，電動機會有最大的淨轉矩。
23. 下列的敘述何者錯誤？ (A)線性電動機的普遍缺點是所需的激磁電流大，且有終端效應 (B)伺服電動機利用閉迴路的控制系統來控制機械負載的位置，其轉速的快慢由控 告 制訊號的電壓大小決定 (C)步進電動機採二相激磁，如果定子激磁1次，轉子會轉動0.5 個步進角度 (D)直流無刷電動機利用霍爾元件檢出轉子磁極位置，再以電子電路將定 子的電樞電流做換向，以達到讓電機旋轉的作用。
24. 有一台4相、6齒的步進電動機。欲使其操作在1rps的轉速，請問每相輸入的脈波訊號頻率為何？ (A)48Hz (B)24Hz (C)15Hz (D)6Hz。

申論題 (34)

25. 有一台300 √3 V、120kVA、60Hz的Y接線三相同步發電機。對其做開路試驗，測到激磁電流為14A時，線電壓是300√ 3 V；對其做短路試驗，測到激磁電流為14A時，電樞電流是150A。若電樞電阻忽略不計，請計算此機的百分比同步阻抗為多少？ (A)1.125 (B)1.3 (C)2 (D)0.88。
一、填充題

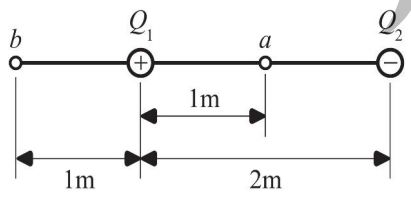

1.如下圖，60ff60b9abea2.jpg庫侖，60ff60c0574e7.jpg庫侖，則圖中a點電場強度值為______牛頓/庫侖。
2.如下圖所示升壓自耦電路，電壓為V1，升壓為V1 + E以供給P(W) ，cosθ之滯後負載，則電流I之表示式為I =______
(1)
(2)
(3)
(4)
(1)
(2)
(3)
(4)
(5)
(1)
(2)

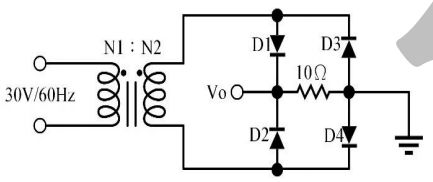

6.已知下圖橋式整流二極體為理想型，輸出功率Po＝10W，求變壓器線圈比N1：N2＝ ______。

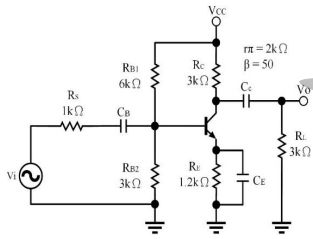

7.下圖為含信號源內阻60ff635414497.jpg與負載電阻60ff635a2dfaa.jpg之共射極放大器，試求AVT＝ ______ 。

(1)
(2)
(1)
(2)
(3)
(1)
(2)
(1)
(2)
(3)
(4)
(5)
(6)
(1)未飽和同步電抗歐姆值
及 (2)標么值
2.若在相同之負載功率與線路損失，以及相同的輸電距離之下，三相電源系統會較單相二線制節 省25%的用銅量，試請推導之。（請詳列計算過程）
3.何謂同步發電機的電樞反應？其電輸電流之大小及相位關係如何？
4.單相三線式瓦時計欲連接於單相三線式電源ANB（其中N為中性線）與負載之間，請參照以下 的電路圖與瓦時計內部圖，並繪出電源與負載之間的接線圖。（瓦時計部分不必再畫內部電路 圖，僅需畫出外部的1~7端子即可，且不必畫比壓器或比流器。
