所屬科目：機械力學

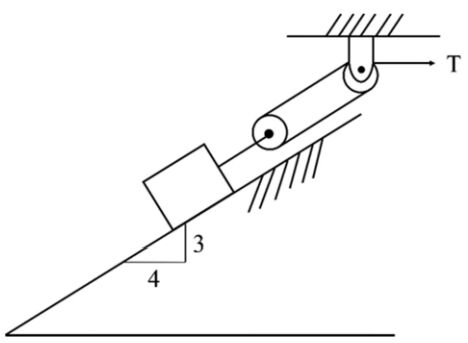

一、如圖所示，一質量為 10 kg 的滑塊靜止放在斜面上，斜面的靜摩擦係數為 0.2，若施加一拉力 T 在滑輪繩索上，使滑塊不會下滑，試求拉力 T 之大小為多少？（25 分）

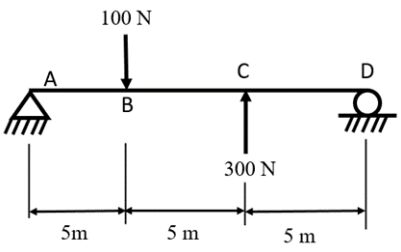

二、試繪製下圖中樑之剪力圖及彎矩圖，並列出其最大剪力與最大彎矩數值。（25 分）

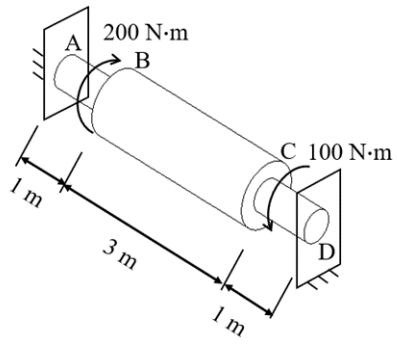

三、有一如圖所示之左右皆固定於牆面的實心階級桿， 直徑為 50 mm， 直徑為 100 mm， 直徑為 50 mm，其材料剪切模數為 70 GPa，若 B 點與 C 點有兩力矩分別為 200 N∙m 與 100 N∙m，試計算固定支撐 A 和 D 點的反作用力矩大小為何？（25 分）
