所屬科目：機械力學

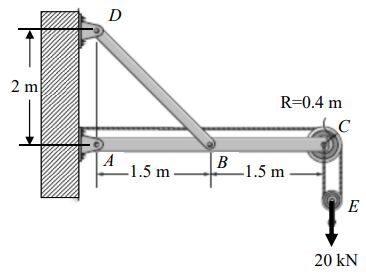

一、有一水平及斜連桿裝置如圖。在水平桿 C 端點有一半徑為 0.4 m 之可旋轉輪。一繩索通過該輪下方懸吊一滑輪 E，繩索固定及懸吊方式如圖所示。 滑輪中心受到 20 kN 向下之作用力，忽略各輪之摩擦力，求支撐點 A 與支撐點 D 之水平反力與鉛直反力，以及 BD 桿上的力，並標註力的方向。必須繪出自由體圖。（25 分）

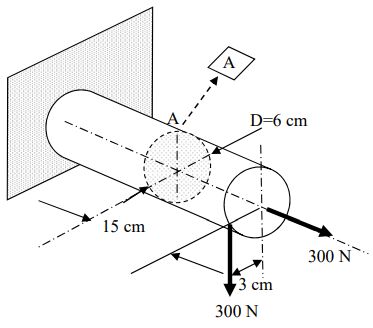

四、有一直徑 6 cm 之實心圓柱固定於牆上，若有一軸向 300 N 的正向拉力作用在圓柱端面中心，另有一 300 N 的向下力作用在圓柱端面邊緣，如圖所 示。求距離圓柱端面 15 cm 處橫截面頂點A處的正向應力與剪應力。並 將應力標示在代表 A 點的二維應力元素（stress element）上。圖中的小方塊 A 即是在圓柱表面上 A 點處的二維應力元素。（25 分）
