所屬科目：高等鋼筋混凝土學與設計

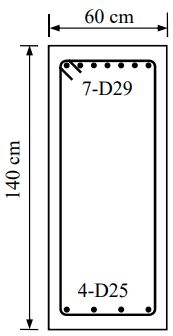

(二)圖示為一鋼筋混凝土梁的矩形斷面，梁斷面寬度 b=60 cm，總深度 h=140 cm。梁斷面承受負彎矩，配置圖示之拉力與壓力撓曲縱向鋼筋及 D13@15 cm 閉合矩形橫向鋼筋，橫向鋼筋淨保護層厚為 4 cm。混凝土抗壓強度 f'c =280 kgf/cm2。鋼筋降伏強度 fy =4200 kgf/cm2。試依規範規定，設計圖示斷面所需最少根數之縱向表層鋼筋，並繪圖標示表層鋼筋配置的位置與間距。（25 分）
三、圖示為一鋼筋混凝土柱與其斷面，此柱承載偏心距 e=35 cm 的設計軸壓力 Pu=260 tf。柱斷面配置 10 支 D29 鋼筋。混凝土抗壓強度 f'c =280 kgf/cm2，鋼筋降伏強度 fy =4200 kgf/cm2。試檢核此柱是否可以忽略長細效應？並檢核此柱於載重作用下是否在安全範圍內？需詳列解答過程，且計算時受壓混凝土面積需扣減壓力鋼筋的面積。（25 分）

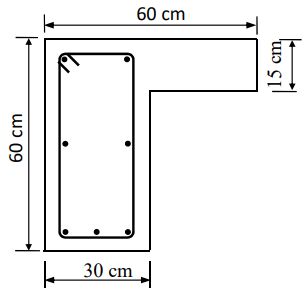

四、有一鋼筋混凝土梁，此單獨梁僅一側有翼版，斷面如圖所示。梁同時承載設計剪力 Vu=20 tf 與設計扭矩 Tu=100 tf-cm。梁配置 D25 撓曲鋼筋及 D13 閉合矩形橫向鋼筋，橫向鋼筋淨保護層厚為 4 cm。混凝土抗壓強度 f'c =280 kgf/cm2。橫向鋼筋降伏強度 fyt =2800 kgf/cm2。依規範規定，此梁需配置剪力鋼筋。試依規範檢核此梁是否可以不計扭矩之影響？依檢核結果，試計算所需配置橫向鋼筋的間距為何？（25 分）
