113年 - 113-2 交通部航港局_船員岸上晉升適任性評估筆試測驗_三等管輪：電機電子及控制#125544

1. 下圖為漆包線繞在鑄鐵上，並接上直流電源，使鑄鐵具磁性。試問漆包線電流的應為下列何選項？(例如下圖之最右側，表示下方）。
(A)圖A之在上，圖B之在下 (B)圖A之在下，圖B之在上 (C)二者的都在上 (D)二者的都在下

2. 三相同步發電機若電壓之波形不一致之情況下併車(並聯)，兩機電勢不相等，試選出下列最正確敘述 (A)產生無效環流有促成波形一致能力 (B) (C)(D)產生逐漸衰減的追逐擺動現象，終至波形一致

3. 匯流排之頻率為f_A ，。作併車(並聯 )時，若二明一暗同步燈輪流明滅的緩慢順時針方向旋轉。試選出下列最合理者 (A)(B)(C)(D)

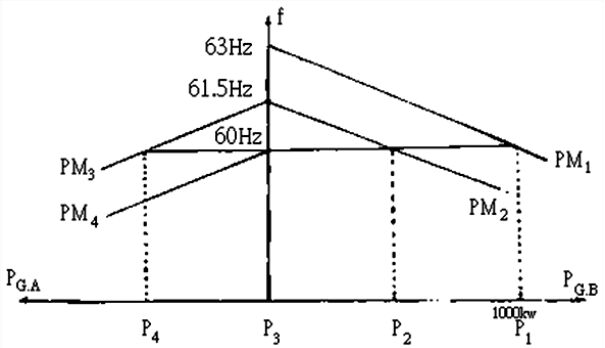

4. 如下圖，匯流排上的頻率(f)=60HZ以及發電機為GB，並且輸出1000KW，而剛新併入了容量相等的發電機(GA)。在未調整功率轉移之前GB維持其輸出，請問GA之f－P特性曲線(PM)及頻率(f)的情況是下列何者？(橫軸位置P₃為 0 KW)

  (A)PM₃，61.5Hz (B)PM₃，60Hz (C)PM₄，60Hz (D)PM₁，60Hz

5. 在轉差率(S)為一定時，三相感應馬達的與極數(P)的關係是 (A)(B)(C)(D)

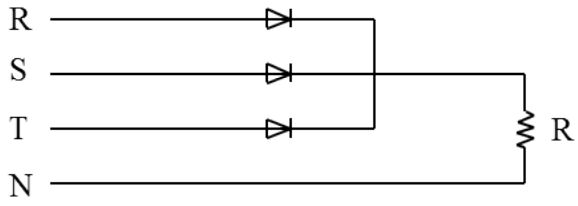

6. 如下圖，是什麼整流電路
(A)單相半波 (B)單相全波 (C)三相半波 (D)三相全波

7. (A)整流=極體 (B)矽控整流子 (C)發光=極體 (D)稽納=極體

8. 下列何者不屬於溫度感知元件？ (A)雙金屬片 (B)應變規 (C)熱敏阻體 (D)熱電偶

9. 由於液體壓力和深度成正比，所以在液櫃低液位處設置壓力控制開關，就能在液體低位時提供信號，此為何式之液位感知元件？ (A)靜壓壓力式 (B)電極式 (C)水頭差壓式 (D)氣力泡泡式

10. 若水位控制有高低液位兩個浮球，浮球浮起時微動開關輸出為ON設定為邏輯的1，否則為OFF，設定為0，下列何種邏輯閘可滿足此種水位的控制？ (A)及閘 (B)或閘 (C)反及閘 (D)反或閘

1. 維修電氣(電機)設備，預防觸電的措施有哪些？

2. 針對半導體材料n-型材料及p-型材料其主要差別為何?

3. 簡述交流發電機之種類。

4. 請敘述5項良好的電纜必須具備哪些條件？

5. 請敘述何謂電流？其與電壓之相關公式為何？

6. 請說明熱電偶的構成、作動原理與應用。

7. 請問感知器對於一個控制系統的功用為何？舉例說明之。
