114年 - 114-3 交通部航港局_船員岸上晉升訓練及適任性評估_一等大管輪：電機電子與自動控制#137862

1. 下列何者不是自激式發電機電壓建立的基本條件？ (A)磁場必須有剩磁存在 (B)場電阻 必須小於臨界場電阻 (C)轉速必須高於臨界速率 (D)磁場反接

2. 圖3為一並聯電路，試求電阻R₁消耗功率。

(A) (B) (C) (D)

3. 圖6中，若有=40mA流入,且R₁=6K歐姆,R₂=14K歐姆,則I₂等於多少?

 (A)I₂=12mA (B)I₂=28mA (C)I₂=12A (D)I₂=28A

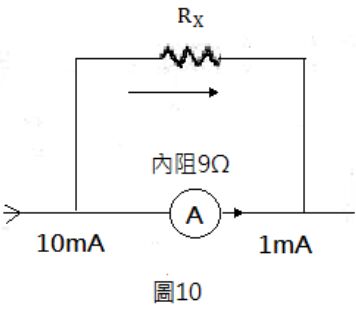

4. 如圖10所示，有一電流表其內阻為9歐姆，滿刻度偏轉電流為1mA，其並接分流器電阻 一等大管輪試卷值為多少歐姆?

(A) (B) (C) (D)

5. 在電磁理論中的右手定則中對於長直導線中流過電流而產生磁場，其電流的方向是以 哪一個手指來表示： (A)拇指 (B)食指 (C)中指 (D)除了拇指之外的四個手指

6. 某船有一台電壓為115V的發電機，發電機內阻為0.54歐姆，對一個內阻為20歐姆的加 熱器供電，則加熱器的端電壓為： (A)110V (B)111V (C)112V (D)115V

7. 對於一個純電容性交流電路，其輸出電壓與電流的關係為： (A)電壓超前電流90度 (B)電壓落後電流90度 (C)電壓與電流同相位 (D)無法判斷

8. 對於有效值為110V、60Hz的交流電路，假設電感元件為0.2m亨利，則其等效阻抗為 ： (A)110 X 60 X 2 (B)60 X 2 (C)2 X π X 60 (D)2 X π X 60 X 0.2 X

9. 電流的定義為 (A)單位時間內的電壓變量 (B)單位時間內的電荷變化量 (C)單位時間內 的電感變化量 (D)單位時間內的電容變化量

10. 電路中某一個封閉迴路的電壓源與元件的電壓降代數總合為零是哪一個定理的敘述？ (A)歐姆定理 (B)克希荷夫電壓定理 (C)克希荷夫電流定理 (D)重疊定理

11. 如果對於某一激磁線圈反覆加入交變激磁電流，則其激磁電流與磁通量所構成的圖形 稱之為： (A)磁滯曲線 (B)激磁曲線 (C)磁化曲線 (D)磁場曲線

12. 線圈通入電流後，會在線圈中產生磁場，其電流方向與磁場方向符合？ (A)右手螺旋定 則 (B)右手定則 (C)左手定則 (D)楞次定律

13. 將機械能轉為電能的設備是？ (A)發電機 (B)電池 (C)太陽能板 (D)氫電池

14. 直流電動機啟動時，在電樞串聯電阻器，其目的為何？ (A)作轉向控制 (B)減少鐵損 (C)減少銅損 (D)限制啟動電流

15. 交流電路的功率因數可以利用下列哪一項關係予以計算？ (A)電壓與電流 (B)電壓與頻 率 (C)電流與頻率 (D)頻率與相位

16. 交流功率計，係由下列何種裝置產生之熱量轉換成熱電動勢而測定? (A)比壓器輸入之 電壓與比流器輸入之電壓 (B)比壓器輸入之電壓與比流器輸入之電流 (C)比壓器輸入之 電流與比流器輸入之電流 (D)比壓器輸入之電流與比流器輸入之電壓

17. 在通用的控制系統中，控制訊號與感測訊號的幅值都已標準化，試問在電流訊號中標 準值為： (A)0~15mA (B)0~20mA (C)4~20mA (D)0~100mA

18. 根據歐姆定理，直流電路的功率可以表示為？ (A)IR (B)I ² /R (C)E ²R (D)E ² /R

19. 將高電壓變為低電壓的變壓器稱？ (A)自耦變壓器 (B)降壓變壓器 (C)升壓變壓器 (D)分 壓變壓器

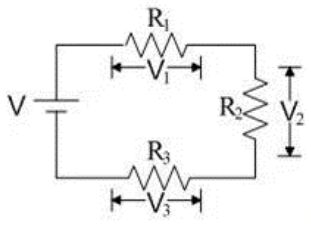

20. 如下圖之電路，電壓V=15伏特 ，R₁=18Ω ,R₂=12Ω ,R₃=15Ω ,由克希荷夫電壓定理可知通過R₃的電壓降為

(A)3V (B)4V (C)5V (D)6V

21. 下圖之電路，V=60伏特，R₁=15Ω，R₂=30Ω ，R₃=20Ω，其戴維寧等效電壓為：

(A)10伏特 (B)15伏特 (C)20伏特 (D)40伏特

22. 三相Y接法的電路，若相電壓為440V，相電流為100A，則線電壓為： (A)440V(B)440V /√2V (C)440/√3V (D)440√3V

23. 三相Y接法的電路，若相電壓為440V，相電流為100A，則線電流為： (A)100A (B)100/√2A (C)100/√3A (D)100√3A

24. 如果帶動交流同步發電機的柴油機轉速不穩定，將造成： (A)頻率不穩定，電壓不影響 (B)電壓不穩定，頻率不影響 (C)電壓及頻率均不穩定 (D)電壓不影響但功率不穩定

25. 使用同步指示儀以進行發電機手動並聯的缺點為： (A)無法由指針方向判斷超前或滯後 (B)無法判斷頻率差別量 (C)無法判斷同相的位置 (D)無法得知相序是否正確

26. 三相感應電動機在起動時的轉差率(Slip)S為： (A)0 (B)0.5 (C)1 (D)S＜0

27. 三相感應電動機若使用自耦變壓器進行降壓起動，若降壓比為1/2，則其起動電流為全 電壓起動電流的 (A)1/4 (B)1/2 (C) 1/√2(D)1/8

28. 下列何者可以讓鼠籠式感應電動機可以安全的增速？ (A)增加電源電壓 (B)降低轉子外 加電組 (C)降低定子內部組抗 (D)減少定子極數

29. 電動機之同步速率Ns=1800RPM，轉差率S=0.6，則電動機之實際轉速N為： (A)540RPM (B)720RPM (C)1080RPM (D)1260RPM

30. 同步電動機起動後，轉子應加入： (A)交流激磁 (B)直流激磁 (C)脈衝電壓 (D)脈衝電流

31. 發電機自動電壓調整器(AVR)其全文書寫為何？ (A)Automatic Voltage Regulator (B)Automatic Viscosity Regulator (C)Automoble Voltage Register (D)Automoble Viscosity Register

32. 三個相同電阻其電阻值為R歐姆，先將兩個電阻並聯後，再與另一個串聯，其電阻值為 何? (A)(1/3)R (B)(2/3)R (C)R (D)(3/2)R

33. 在一般交流波形中110V表示何物理量 (A)電壓最大值 (B)電壓有效值 (C)電壓平均值 (D)電流最大值

34. 平衡三相Y接負載線電壓與相電壓之相位差為? (A)0度 (B)30度 (C)120度 (D)180度

35. 兩個20亨利電感器串聯電感值會變化為多少? (A)10亨利 (B)20亨利 (C)30亨利 (D)40亨 利

36. 有一個100匝的線圈通過之磁通為sin(t)Wb，其產生感應電動勢為何? (A)sin(t) V (B)100sin(t) V (C)cos(t) V (D)100cos(t) V

37. 一般鉛蓄電池之電量是否充足，可由下列那一個情況來判斷? (A)電解液顏色 (B)電解液 比重 (C)電解液液面高低 (D)電解液泡沫數

38. 關於蓄電池之均衡充電何者是正確? (A)好的蓄電池不需均衡充電 (B)正常之均衡充電可 延長之壽命 (C)一般蓄電池只要二年均衡充電一次即可 (D)只要電壓不再上昇表示均衡 充電已完成

39. 交流電路下列那項對電阻所消耗電功率之敘述是對的： (A)電阻值乘於電壓最大值 (B)電流有效值平方乘於其電阻 (C)電壓最大值平方除於其電阻值 (D)電壓最大值乘於電 流有效值

40. 可將交流電變成直流電的裝置為何? (A)振盪器 (B)變壓器 (C)整流器 (D)電感器

41. 在變壓器內因有鐵損及銅損產生熱，因此變壓器需要冷卻，其中關於乾式變壓器何者 有誤? (A)適用於小容量變壓器 (B)適用於低壓 (C)採冷卻觸媒 (D)也可用抽風機將外部 空氣送入

42. 一個負載其消耗平均功率為60W，感應功率為80VAR求其功率因數為何? (A)1 (B)0.8 (C)0.6 (D)0.4

43. 一個電阻器、電感器及電容器串聯，所構成的RLC電路，其電阻值為40Ω、感抗值 20Ω、容抗值60Ω，若其電壓為110 √2sin (ωt)(V)，求其電流為何？ (A)(B) (C) (D)

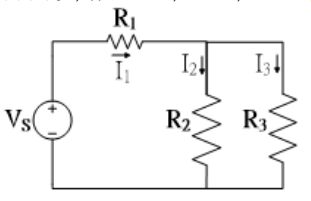

44. 如下圖所示，若Vs=12V，I1=2A，R2=3Ω，R3=6Ω，求電阻R1的大小為何 ？

(A)2Ω (B)4Ω (C)6Ω (D)8Ω

45. 藉外加電源發光，材料為磷砷化鎵或磷化鎵並可用於指示燈，為何種二極體?如圖示。

(A)曾納二極體 (B)光電二極體 (C)光導電池 (D)發光二極體

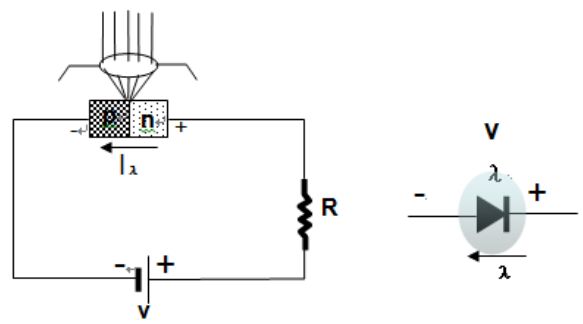

46. 如圖示，是由何種電子元件組成之電路 ?

(A)光電二極體 (B)發光二極體 (C)光導電池 (D)反光二極體

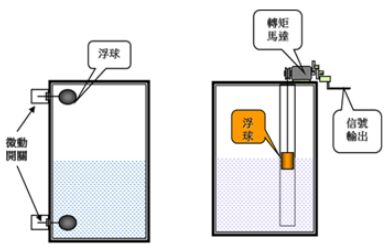

47. 如圖所示，為何種液位感知元件?

(A)浮球 。 (B)靜壓壓力式 (C)水頭壓差式 (D)氣力泡泡式

48. 下列有關雙值電容式電動機啟動用與運轉用電容器的敘述何者錯誤？ (A)啟動用電容器 採用高容量者 (B)運轉用電容器採用高容量者 (C)啟動用電容器通常採用電解質電容器 (D)運轉用電容器通常採用浸油式電容器

49. 當發電機欲從匯流排退出並聯時，須如何同時調節二部發電機調速器伺服馬達的旋紐 ？ (A)運行中發電機往“Raise"方向，欲退出的發電機往“Lower"方向 (B)運行中發電機 往“Raise"方向，欲退出的發電機往“Raise"方向 (C)運行中發電機往“Lower"方向，欲退 出的發電機往“Raise"方向 (D)運行中發電機往“Lower"方向，欲退出的發電機往 “Lower"方向

50. 鉛蓄電池於充電時正負極板會產生何種氣體？ (A)氫氣與二氧化硫 (B)氫氣與氧氣 (C)氫氣與氯氣 (D)氫氣與氮氣
