114年 - 第3章 直流電路實作：3-4 戴維寧定理與諾頓定理#133975

1. 下圖電路，以R₄為負載，V_th=?
(A)2V(B)3V(C)4V(D)5V

2. 下圖電路，以R₄為負載，R_th=?
(A)1kΩ(B)2kΩ(C)2.2kΩ(D)3kΩ

3. 下圖電路，以R₄為負載，I_N=?
(A)0.5mA(B)1mA(C)1.25mA(D)1.8mA

4. 下圖電路，以R₄為負載，負載電流=?
(A)0.5mA(B)1mA(C)1.25mA(D)1.5mA

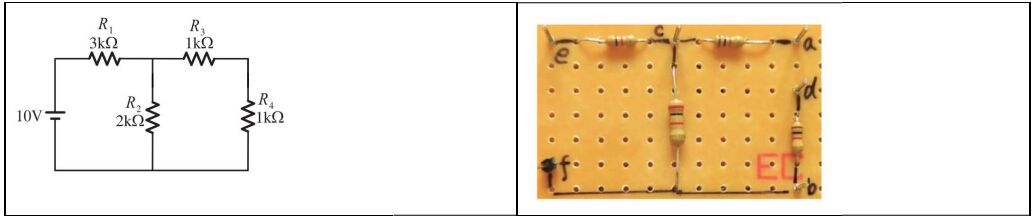

5. 下圖左電路，若焊接如下圖右，電源從e,f兩點供應10V，量測a,b電壓，即為V_th。
(A)O (B)X

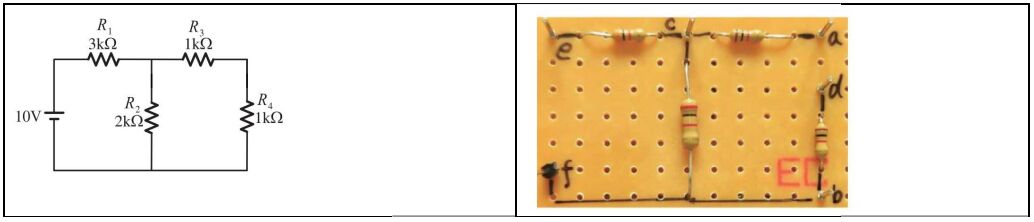

6. 下圖左電路，若焊接如下圖右，電源從e,f兩點供應10V，量測a,b或c,b電壓都相等，此電壓即為V_th。
(A)O (B)X

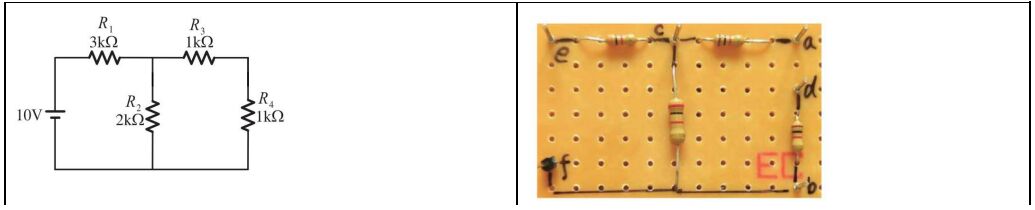

7. 下圖左電路，若焊接如下圖右，將e,f兩點短路，量測a,b兩點電阻，即為R_th。
(A)O (B)X

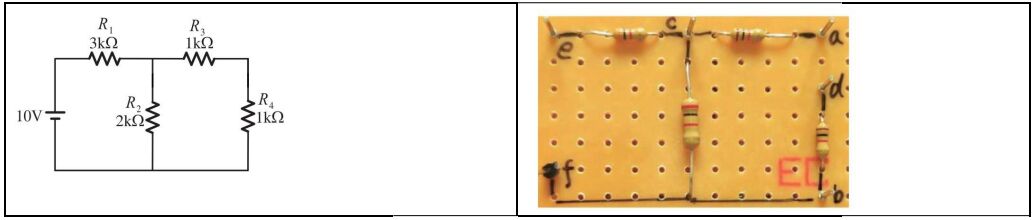

8. 下圖左電路，若焊接如下圖右，電源從e,f兩點供應10V，量測a,b兩點電流，即為I_N。
(A)O (B)X

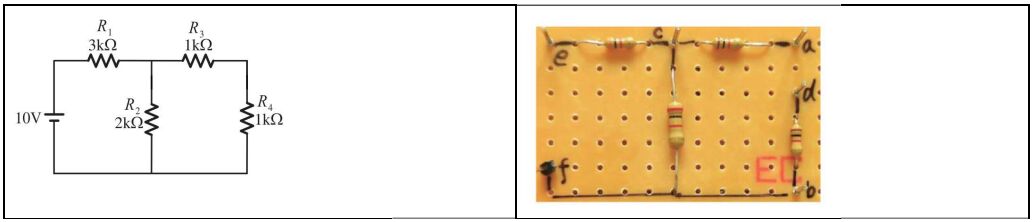

9. 下圖左電路，若焊接如下圖右，電源從e,f兩點供應10V，量測a,d兩點電流，即為負載電流。
(A)O (B)X
