114年 - 第6章 交流電路：6-1 交流純R、C、L電路#133941

1.交流純R電路,其阻抗不因頻率的改變而改變。(A)O(B)X

2.交流純電容電路,電流超前電壓90度。所以其阻抗落後90度。(A)O(B)X

3.交流純電容電路,其阻抗因頻率的變大而變大。(A)O(B)X

4.交流純電感電路,電流落後電壓 90度。所以其阻抗落後90度。(A)O(B)X

5.交流純電感電路,其阻抗因頻率的變大而變大。(A)O(B)X

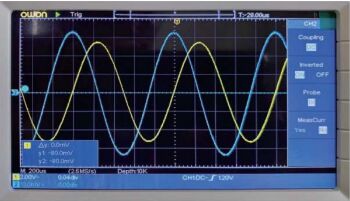

6.下圖藍色波形與黄色波形關係
(A)超前90度(B)超前70度(C)超前45度(D)落後90度

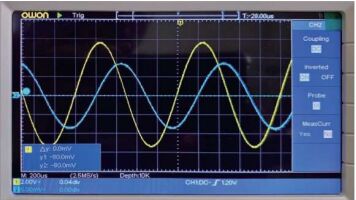

7.下圖藍色波形與黃色波形關係
(A)藍色落後90度(B)藍色落後72度(C)藍色超前45 度(D)藍色落後90度

8.交流純 R電路,Vrms=4V,f=1kHz,R=1kQ,請問使用交流電流表量測I=?(A)4mA (B)4A (C)5.6mA (D)1mA

9.交流純C電路,Vrms=6V，f=1kHz C-C=(1/18)mF,ㅠ=3,請問其ω?(A)6(B)60(C)3000(D)6k rad/s

10. 交流純 C 電路，Vrms=6V，f=1kHz，C=(1/18) mF，π=3，請問其阻抗？(A)1Ω(B)2Ω (C)3Ω(D)4Ω

11. 交流純 C 電路，Vrms=6V，f=1kHz，C=(1/18) mF，π=3，請問其阻抗？(A)1∠90Ω (B)2∠-90Ω(C)3∠-90Ω(D)4∠-90Ω

12.交流純C電路,Vrms=6V，f=1kHz，C=(1/18)mF,π=3,請問使用交流電流表量測I=? (A) 4A (B) 3A (C) 2A (D) 1A

13.交流纯C電路,Vms-s=6V·f=1kHz,C=(1/18)mF,ㅠ=3,請問=?(A)4∠-90A(B)3∠90A (C)2∠90A (D)1∠-90A

14.交流統 L電路,Vrms=6V,f=1kHz,L=1mH,ㅠ=3,請問其阻抗?(A)1Ω(B)2Ω(C)3Ω (D)6Ω

15.交流純L電路，Vrms=6V，f=1kHz，C=1mH，ㅠ=3,請問其阻抗?(A)1∠90Ω(B)2∠-90Ω (C)3∠-90Ω(D)6∠90Ω

16.交流纯L電路,Vrms=6V，f=1kHz，C=1mH，π=3,請問使用交流電流表量測I=?(A) 4mA (B) 3mA (C) 2mA (D) 1mA

17.交流純L電路,Vms=6V，f=1kHz，C=1mH，ㅠ=3，請問=?(A)4m∠-90A(B)3m∠90A (C)1m∠90A (D) 1m∠-90A
