114年 - 第4章 電子儀表的使用：4-3 示波器、信號產生器之使用、並計算信號之頻率與周期#133974

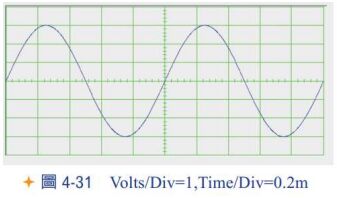

1. 示波器波形如下圖，Time/Div=0.2m，請問f=?
(A)200Hz(B)500Hz(C)1kHz(D)2kHz

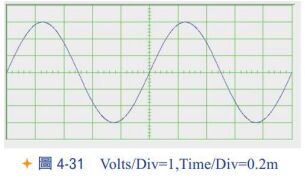

2. 示波器波形如下圖，Volts/Div=1V，請問Vm=?
(A)1V(B)2V(C)3V(D)4V

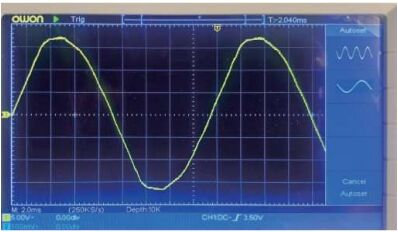

3. 示波器波形如下圖，Time/Div=2m，請問f=?
(A)200Hz(B)100Hz(C)60Hz(D)20Hz

4. 示波器波形如下圖，Volts/Div=5V，請問Vm=?
(A)100V(B)110V(C)120V(D)170V

5. 使用示波器量測電源波形，正極連接火線、負極連接中性線，負極不接也是有波形，但若是正負極接錯且示波器有接地線，則電源短路，瞬間跳電。(A)O (B)X

6. 示波器的DC/AC檔，DC檔可以看到真實的波形，AC檔是去掉直流成份，僅留下交流信號。(A)O (B)X

7. 二通道示波器，通常會有兩個Volts/Div旋扭，兩個Time/Div旋扭。(A)正確(B)錯誤

8. 信號產生器都是產生交流信號，若要產生將電壓同時往上提升，變為直流脈動，可調整直流偏移旋扭，且示波器要使用DC檔觀測。(A)O (B)X

9. 要產生0V與2V各佔百分之五十的直流方波，可先產生峰對峰2V交流信號，然後再調整直流偏壓1V。(A)O (B)X

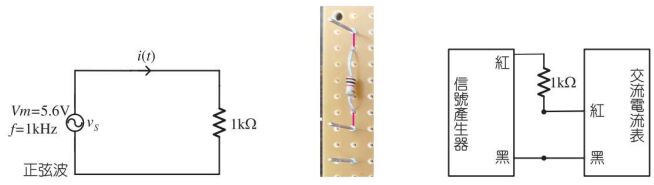

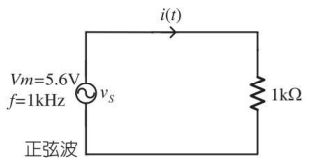

10. 下圖左電路，將原電路切斷，可使用交流電流表量測交流電流，如下圖中與下圖右。
(A)O (B)X

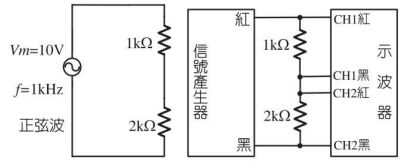

11. 下圖右電路，可使用示波器量測交流電流。

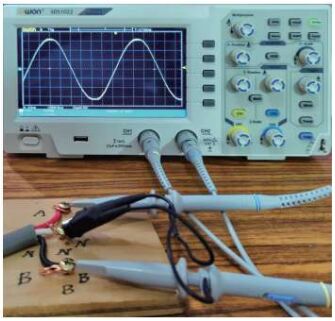

(A)O (B)X

12. 下圖右電路，可使用示波器量測兩個電阻的分壓

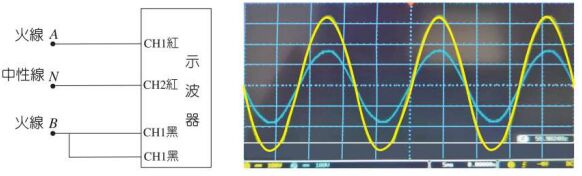

(A)O (B)X

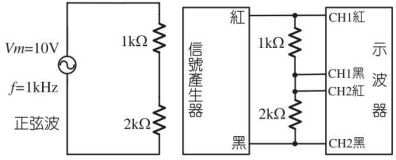

13. 下圖右電路，無法量測CH2的電壓
(A)O (B)X

14. 下圖右電路，無法量測CH2的電壓，是因為CH1、CH2內部地線互相連接，所以CH2信號被短路
(A)O (B)X

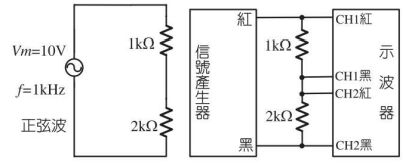

15. 下圖將CH2調整反相，可同時量測CH1、CH2分壓
(A)O (B)X

16. 電源供應器與信號產生器雖然能恆壓供電，但都會因負載改變而改變輸出電壓，此稱為負載效應。(A)O (B)X

17. 電源供應器與信號產生器雖然能恆壓供電，都會因負載電流變大，內部阻抗效應顯著，此時輸出電壓變小。(A)O (B)X

18. 下圖的示波器接線，可同時顯示AN、NB的波形。
(A)O (B)X

19. 下圖的示波器接線，可同時顯示AN、NB的波形，由其波形重疊，證明同一時間AN與NB同相位。
(A)O (B)X

20. 下圖的示波器接線，可同時顯示AN、NB的波形。
(A)O (B)X

21. 下圖的示波器接線，可同時顯示AB、NB的波形，由其相位相同，證明A和N同一時間，電流同時出去。
(A)O (B)X

22. 下圖的示波器Volts/Div=100V，請問黃色波形的Vm=?
(A)110(B)170V(C)220V(D)325V

23. 下圖的示波器Time/Div=5m，請問黃色波形的f=?
(A)30Hz(B)50Hz(C)60Hz(D)70Hz
