114年 - 第4章 電子儀表的使用：4-2-1 電容器之識別及量測#133976

1. 電感電容電阻表稱為 LCR 表，顧名思義是用來測量電感 (L)、電容 ( C )和電阻 (R) 等被動電子元件的儀器。(A)O (B)X

2. 任意導線都有電阻。(A)O (B)X

3. 任一兩塊平行放置的金屬板都有電容。(A)O (B)X

4. 單位電壓通常就是1V。(A)O (B)X

5. 單位長度，就要認真看單位是米，還是公分，若是米，就是1米，若是公分，就是1公分。(A)O (B)X

6. 電容量的定義是「單位電壓所能儲存的電量」。例如，您將兩個鐵板平行放置，給予電壓1V，然後量測其電量有1C，則此電容量稱為1F。(A)O (B)X

7. 電容量的定義是「單位電壓所能儲存的電量」。例如，您將兩個鐵板平行放置，給予電壓1V，然後發現有 6.24 × 10¹⁸電荷聚集，則此電容量稱為1F。(A)O (B)X

8. 任意平行金屬板所能儲存的電容量與板面積成正比，與距離成反比。(A)O (B)X

9. 電容、電容量、電量都相同意思。(A)O (B)X

10. 電容、電容量都是相同意思，符號都是C。(A)O (B)X

11. 電量、電荷量都是相同意思。(A)O (B)X

12. 電容與電量都是相同意思，符號都是C。(A)O (B)X

13. 電容與電容量的符號是C。(A)O (B)X

14. 電容與電容量的單位符號是「F」。(A)O (B)X

15. 電容與電容量的單位是「法拉第」。(A)O (B)X

16. 電量的符號是Q，單位是「庫侖」，單位符號是「C」。(A)O (B)X

17. 電壓的符號是V，單位是「伏特」，單位符號是「Q」。(A)O (B)X

18. 電容器的工作電壓WV是指可以安全工作的容許電壓。(A)O (B)X

19. 並不是所有電容都要講求極性，有些電容沒有極性。(A)O (B)X

20. 有標示極性的電容，正負極接錯也沒關係。(A)O (B)X

21. 1uF表示0.000001F。(A)O (B)X

22. 1pF表是0.000001uF。(A)O (B)X

23. 電解質電容通常有極性，外殼有標示「-」，表示負極，且其長度也較長。(A)O (B)X

24. 某一電容標示「10p」代表10pF=0.001uF。(A)O (B)X

25. 某一電容標示「3p3」代表3.3pF。(A)O (B)X

26. 某一電容標示「8n2」代表8.2nF。(A)O (B)X

27. 某一電容標示「203」代表20000uF。(A)O (B)X

28. 某一電容標示「102」代表1000uF。(A)O (B)X

29. 某一電容標示「105」代表1uF。(A)O (B)X

30. 某一電容標示「黃、紫、橙、銀」代表47000uF±10％。(A)O (B)X

31. 某一電容標示「「紅、紅、黑、黑、金」，代表 220pF±5% 。(A)O (B)X

32. 電容串聯後總電容變大。(A)O (B)X

33. 電容串聯，可視為板距拉大，電容量變小。(A)O (B)X

34. 電容串聯後，帶電量與電容量成反比。(A)O (B)X

35. 電容串聯後，不管電容量的大小，其電量都相等。(A)O (B)X

36. 電容串聯後，不管電容量的大小，其電量與總電量都相等。(A)O (B)X

37. 電容串聯後，不管電容量的大小，其電壓都相等。(A)O (B)X

38. 電容串聯後，其分壓與自己的電容量成反比。(A)O (B)X

39. 電容並聯，可視為板面積加大，電容量變大。(A)O (B)X

40. 電容並聯後，其電壓也都相等。(A)O (B)X

41. 電容並聯後，不管電容量的大小，其電量也都相等。(A)O (B)X

42. 電容並聯後，總電量為個別電量的總和。(A)O (B)X

43. 電容並聯後，其電量與電容量的成正比。(A)O (B)X

44. 電容並聯後，電容量大的，其電量就大。(A)O (B)X

1. 電容器符號(A) (B) (C) (D)

2. 電容量單位(A)伏特(B)安培(C)歐姆(D)法拉

3. 電容量單位符號(A)V(B)A(C)Ω(D)F

4. 電容量的定義是(A)V/R(B)Q/V(C)QV(D)V/Q

5. 有一電容器，當加上10 伏特電壓時，產生5C(庫侖)電荷，試求該電容器的電容量C 為何？(A)0.5F(B)50F(C)2F(D)0.2F

6. 有一電容器，加上10V 電壓，產生2C(庫侖)電荷，當外加電壓加倍時，儲存電荷是多少？(A)1C(B)2C(C)4C(D)10C

7. 有一電容器，在電容量不變下，若要提高電量(符號是Q)為兩倍，則外加電壓應該如何？(A)減半(B)2倍(C)4倍(D)10倍

8. 空氣(或真空)的介電係數(或常數)=8.85×10^-12F/m(法拉/ 公尺)，有一平行板電容器，其兩極板間距離為1mm，極板面積1000m²，試求介質為空氣時之電容量為多少？(A)8.85F(B)8.85uF(C)8.85mF(D)88.5uF

9. 空氣(或真空)的介電係數(或常數)=8.85×10^-12F/m(法拉/ 公尺)，有一平行板電容器，其兩極板間距離為0.1mm，極板面積10m2，試求介質為電木時之電容量為多少μF ？(電木的ɛ_r=7)(A)310uF(B)620F(C)620mF(D)620uF

10. 有一平行板電容器，介質為空氣時，其電容量為12μF，當極板距離加倍，則電容量為(A)6μF(B)24μF(C)12μF(D)36μF

11. 有一平行板電容器，介質為空氣時，其電容量為12μF，當極板面積加倍，則電容量為(A)6μF(B)24μF(C)12μF(D)36μF

12. 有一平行板電容器，介質為空氣時，其電容量為12μF，當介質改為雲母，雲母的ɛr=5，則電容量為(A)6μF(B)24μF(C)12μF(D)60μF

13. 若將平板電容器極板面積減少為原來的一半，並將極板間的距離改變為原來的2倍，且介電係數不變，則改變後的電容器之電容值為原來的幾倍？(統測)(A) 4 倍　(B) 2 倍　(C) 0.5 倍　(D) 0.25 倍

14. 有一平行板電容器，於介質不變情況下，若極板間距離減半，要使電容量增加為8 倍，則極板面積須變為原來的多少倍？(統測 107)(A)2　(B)4　(C)8　(D)16

15. 有一個1000μF的電容器，若以10mA連續充電5秒。求充電量Q？(A)50mC(B)5C(C)5mC(D)10mC

16. 有一個1000μF的電容器，若以10mA連續充電5秒。求充電後的端電壓？(A)5V(B)50V(C)10V(D)30V

17. 電容器的3p3 代表容量為(A)3.3pF(B)3.3mF(C)三隻腳的電容器(D)3.3C

18. 電容器的203 表示容量為(A)203uF(B)20mF(C)0.02μF(D)0.02mF

19. 電容器的102 表示容量為(A)1nF(B)1uF(C)1pF(D)1mF

20. 電容器的105 表示容量為(A)1nF(B)1uF(C)1pF(D)1mF

21. 電容器的顏色「黃、紫、橙、銀」，代表(A)47nF(B)47pF(C)47uF(D)470nF

22. 電容器的顏色分別是「紅、紅、黑、黑、金」，代表(A)220uF(B)220pF(C)22pF(D)220nF

23. 某生在實驗課時用LCR 表量測一標示為203K之待測陶瓷電容，該生所量測的電容值可能為何？(統測 111)(A) 20.8 nF　(B) 20.8μF　(C) 203 nF　(D) 203μF

24. 若V_T = 15V，C₁ = 3μF，C₂ = 6μF。求等效電容量？
(A)2uF(B)2uC(C)1uF(D)1uC

25. 若VT = 15V，C₁ = 3μF，C₂ = 6μF。求Q₁？
(A)30uF(B)3uC(C)30uC(D)10uF

26. 若VT = 15V，C₁ = 3μF，C₂ = 6μF。求總等效電量？
(A)30uF(B)10uC(C)30uC(D)30uA

27. 若V_T = 15V，C₁ = 3μF，C₂ = 6μF。求V₁ ？
(A)3V(B)6V(C)9V(D)10V

28. 電容串聯如圖，求等效電容量？
(A)2uF(B)3uF(C)6uF(D)30uF

29. 電容串聯如圖，求Q₁？
(A)1uC(B)36uC(C)72uC(D)72uF

30. 電容串聯如圖，求Q₂？
(A)1uC(B)36uC(C)72uC(D)72uF

31. 電容串聯如圖，求總帶電量？
(A)1uC(B)36uC(C)72uC(D)72uF

32. 電容串聯如圖，求V₁？
(A)4V(B)8V(C)24V(D)36V

33. 電容串聯如圖，求V₂？
(A)4V(B)8V(C)24V(D)36V

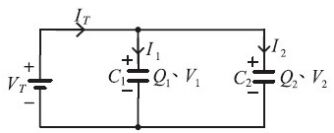

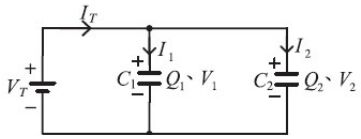

34. 如圖之電容器並聯電路，若V_T = 10V，C₁ = 2μF，C₂ = 3μF。求：所有電容器端電壓？
(A)2V(B)6V(C)9V(D)10V

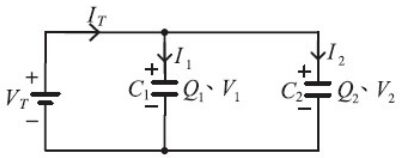

35. 如圖之電容器並聯電路，若V_T = 10V，C₁ = 2μF，C₂ = 3μF。求Q₁？
(A)20uC(B)30uC(C)50uC(D)60uC

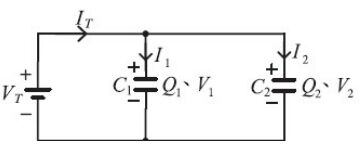

36. 如圖之電容器並聯電路，若V_T = 10V，C₁ = 2μF，C₂ = 3μF。求總等效電量？

(A)20uC(B)30uC(C)50uC(D)60uC

37. 如圖之電容器並聯電路，若V_T = 10V，C₁ = 2μF，C₂ = 3μF。求總等效電容量？
(A)1uF(B)2uF(C)3uF(D)5uF

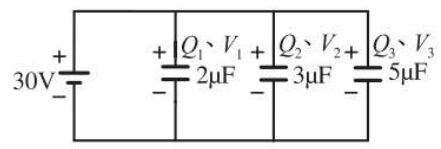

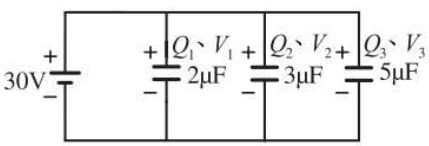

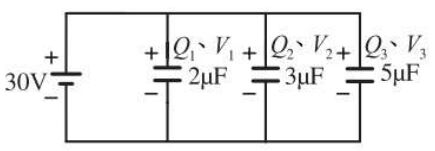

38. 電路如圖，求Q1電容端電壓？
(A)4V(B)8V(C)24V(D)30V

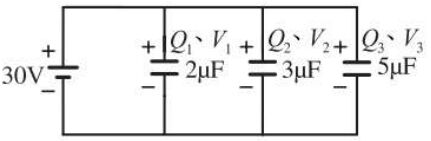

39. 電路如圖，求Q₁=?
(A)300uC(B)150uC(C)90uC(D)60uC

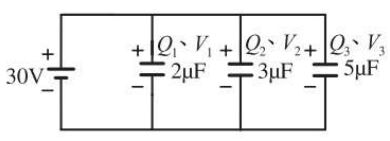

40. 電路如圖，求Q₂=?
(A)300uC(B)150uC(C)90uC(D)60uC

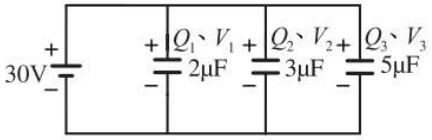

41. 電路如圖，求Q₃=?
(A)300uC(B)150uC(C)90uC(D)60uC

42. 電路如圖，求三個電容總帶電量=?
(A)300uC(B)150uC(C)90uC(D)60uC

43. 電路如圖，求所有電容等效總電容量？
(A)1uF(B)2uF(C)3uF(D)10uF

44. 電路如圖，每一個電容 C 都是3μF，求 Cab= ？
(A)1uF(B)1.3uF(C)2uF(D)3uF

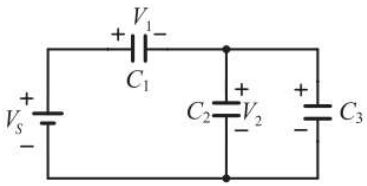

45. 如圖所示電路，若直流電壓源 VS = 120V，C1 = 10μF、C2 = 20μF、C3 = 30μF，則電壓 V1 與 V2 分別為何？(統測 112)
(A) V1 = 20V、V2 = 100V(B) V1 = 60V、V2 = 60V(C) V1 = 80V、V2 = 40V(D) V1 = 100V、V2 = 20V

46. 如圖所示，若 a、b 兩端的總電容值為 40 μF，則下列敘述何者正確？(統測 110)
(A) C1 = 100μF、C2 = 10μF、C3 = 10μF(B) C1 = 80μF、C2 = 20μF、C3 = 20μF(C) C1 = 20μF、C2 = 10μF、C3 = 10μF(D) C1 = 120μF、C2 = 30μF、C3 = 30μF

47. 如圖所示，電容器 C1 = 9μF、C2 = 18μF，電阻，直流電源E = 24V，當電路已達穩定狀態，則下列敘述何者正確？(統測 105)
(A) 電容器 C1 的電壓為 12V(B) 電容器 C2 的電壓為 16V(C) 儲存於電容器 C1 的電量為 144μC(D) 儲存於電容器 C2 的電量為 216μC

48. 四個相同的電容器串聯，若每個電容量為 20μF，則串聯的總電容量為何？(統測 103)(A) 5μF (B) 10μF (C) 20μF (D) 80μF
