114年 - 02000 汽車修護丙級工作項目 05：汽車電系修護 1-50（2025/10/15 更新）#132197

科目：技檢◆汽車修護-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆汽車修護-丙級

選擇題 (50)

1.

左圖符號表示 (A)電阻 (B)保險絲 (C)線圈 (D)開關。

2. 檢驗二極體的電阻，下列敘述何者正確？ (A)順向電阻小，反向電阻大 (B)順向電阻大，反向電阻小 (C)順向電阻小，反向電阻不一定 (D)順向和反向電阻均相等。

3. 電路符號中，下列何者為電阻？ (A)

4. 三用電錶測量車上電路電壓時，應選擇哪個檔位？ (A)ACV (B)DCV (C)DCmA (D)R×K 。

5. 下列何種金屬之電阻係數最小？ (A)鉛 (B)鐵 (C)銅 (D)鋁。

6.

左圖符號代表 (A)電阻 (B)電容 (C)電瓶 (D)線圈。

7. 有關汽車電線之敘述，下列何者正確？ (A)號數愈大，電線愈粗 (B)號數愈大，電線愈細 (C)線之粗細與號數無關 (D)線之粗細以顏色之不同表示之。

8. 線路圖上的電線如標示為－WB－則表示該電線的顏色為 (A)白底黑條紋 (B)黑底白條紋 (C)白色 (D)黑色。

9. 電阻之單位是 (A)伏特（Ｖ） (B)安培（Ａ） (C)歐姆（Ω） (D)瓦特（Ｗ）。

10. 將兩個電壓和電容量都相同的電瓶串聯時 (A)電壓不變，容量加倍 (B)電壓加倍，容量不變 (C)電壓、容量均不變 (D)電壓、容量均加倍。

11. 兩電阻器串聯後 (A)電阻增加 (B)電阻降低 (C)電壓增高 (D)通過電流加大。

12. 有 10W、20W 及 30W 三個燈泡並聯，兩端之電壓為 100V，則兩端的總電阻為 (A)16Ω (B)166Ω (C)166.67Ω (D)16.67Ω 。

13. 在汽車電路圖中，圖示的符號意義為

(A)發電機 (B)頭燈 (C)電瓶 (D)開關。

14. 在汽車電系元件中，圖示的「15」符號意義為

(A)15V (B)15W (C)15Ω (D)15A 。

15. 在汽車電路圖中，圖示為何種開關？

(A)頭燈 (B)雨刷 (C)點火 (D)抑制。

16. 在汽車電路圖中，圖示的符號為何？

(A)熱敏（感溫）電阻 (B)可變電阻 (C)電磁閥 (D)線圈。

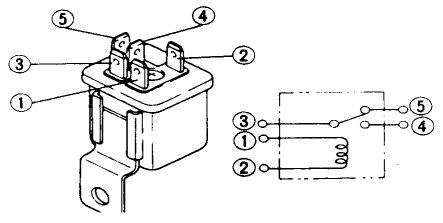

17. 如圖所示將 1、2 腳位接上 DC12V 電源，下列敘述何者正確？

(A)1、3 腳會導通 (B)3、4 腳會導通 (C)4、5 腳會導通 (D)3、5 腳會導通。

18. 指針式三用電錶內有 1.5V 及 9V 電池兩種，若「×10」檔電阻無法歸零時，其原因可能為 (A)9V 電池失效 (B)1.5V 電池失效 (C)9V 及 1.5V 電池都失效 (D)與電池無關。

19. 以歐姆錶測量電容器，若指示為 0Ω時，表示該電容器為 (A)斷路 (B)充電已滿 (C)短路 (D)正常。

20. 如圖所示

，其總電阻為 (A)6Ω (B)10Ω (C)50Ω (D)70Ω 。

21. 下列何者為電功率的單位？ (A)伏特 (B)安培 (C)歐姆 (D)瓦特。

22. 若將 21W、18W、10W、5W 等 4 個燈泡串聯，則其中最亮的燈泡為 (A)5W(B)10W (C)21W (D)18W 。

23. 使用電壓錶 DCV 檔測量一只 12V 電瓶，應將檔位撥在何處？ (A)2.5V (B)10V (C)50V (D)250V 。

24. 10A 保險絲燒毀應更換幾安培的保險絲？ (A)8A (B)10A (C)12A (D)15A 。

25. 電容器上標示 104K，其電容量為 (A)104μF (B)1.04μF (C)10μF (D)0.1μF 。

26. 電容的單位為 (A)法拉 (B)亨利 (C)歐姆 (D)高斯。

27. 電晶體中，射極、基極及集極腳位，其英文字母代表符號依序為 (A)BCE(B)CEB (C)EBC (D)BEC 。

28. 12V 鉛酸電瓶是由幾個分電池串聯而成？ (A)3 (B)4 (C)5 (D)6 。

29. 電瓶電水自然減少時，應添加 (A)比重 1.380 之稀硫酸 (B)比重 1.280 之電水(C)鹽酸水 (D)蒸餾水。

30. 一般汽車鉛酸電瓶極板之主要材料是 (A)炭 (B)鋁 (C)銻 (D)鉛。

31. 電瓶各分電池電水比重不可相差多少以上？ (A)0.025 (B)0.050 (C)0.250 (D)0.500 。

32. 兩個以上電瓶使用等電流充電法時，電瓶的接線是 (A)串聯 (B)並聯 (C)複聯(D)串並聯。

33. 某電瓶測量電水時的溫度為 30℃，比重計量出的讀數為 1.260，則此電瓶在 20℃時的正確比重為 (A)1.253 (B)1.260 (C)1.267 (D)1.280 。（每 1℃電水比重變化 0.0007）

34. 鉛酸電瓶充滿電時，下列敘述何者正確？ (A)正極板為 PbO₂，負極板為 Pb(B)正負極板都是 PbSO₂(C)正極板為 Pb，負極板為 PbO₂(D)正極板為PbSO₄，負極板為 Pb 。

35. 一般電瓶容量的表示方法是 (A)A (B)KA (C)AH (D)KV 。

36. 電瓶充電時，下列何者最接近充滿電的現象？ (A)比重繼續升高 (B)氣泡逐漸減少 (C)充電電流逐漸減小 (D)比重達 1.260 且在 1 小時內不再上升。

37. 下列何種情況，對電瓶的損害最大？ (A)充電不足 (B)過度充電 (C)電水液面太低 (D)電水比重太低。

38. 有關電瓶極板面積的敘述，下列何者正確？ (A)極板面積越大，電容量越大(B)極板面積越大，電容量越小 (C)極板面積越大，電壓越大 (D)極板面積越大，電壓越小。

39. 充電中的電瓶遇火花容易引起爆炸，因為充電中的電瓶會產生何種氣體？(A)氧氣 (B)氫氣 (C)水蒸氣 (D)氮氣。

40. 一般免保養電瓶的視窗呈何種顏色表示電瓶電量不足？ (A)綠色 (B)紅色 (C)黑色 (D)透明色。

41. 電瓶水經常不足，其可能原因為 (A)電瓶損壞 (B)充電不足 (C)過度充電 (D)發電機損壞。

42. 充滿電之電瓶水比重為 (A)1.200～1.220 (B)1.230～1.250 (C)1.260～1.280 (D)1.300 以上。

43. 裝用超速離合器的起動馬達在引擎剛發動之瞬間 (A)馬達小齒輪和飛輪自動分離 (B)超速離合器分離 (C)馬達自動停止運轉 (D)馬達電樞退回。

44. 串激式起動馬達的接線其磁場線圈與電樞線圈為 (A)不相聯 (B)複聯 (C)串聯(D)並聯。

45. 起動馬達空轉時，轉速慢、耗電流大表示 (A)銅刷接觸不良 (B)磁場線圈斷路 (C)電樞軸彎曲或軸承太緊 (D)電磁開關接觸不好。

46. 超速離合器與電磁開關型的起動馬達，如將電磁開關上的 M 線頭拆下，則起動馬達 (A)吸住線圈不作用 (B)吸入線圈不作用 (C)吸住、吸入線圈均不作用 (D)吸住、吸入線圈均還有作用。

47. 檢驗起動馬達電樞短路，最適當之儀器 (A)電壓錶 (B)歐姆錶 (C)檢驗燈 (D)電樞試驗器。

48. 起動馬達電磁開關上之 M 線頭應接 (A)電瓶 (B)發火開關 (C)馬達本體 (D)搭鐵。

49. 起動馬達雙線圈電磁開關的吸入線圈應在 (A)電磁開關本身搭鐵 (B)磁場線圈搭鐵 (C)馬達本體搭鐵的銅刷搭鐵 (D)電樞線圈搭鐵。

50. 以三用電錶檢查電樞線圈時，紅色及黑色檢驗棒均置於整流子上，此是檢查電樞線圈是否 (A)搭鐵 (B)斷路 (C)短路 (D)絕緣。

申論題 (0)
