114年 - 02800 工業電子丙級工作項目 09：電子學 51-100（2025/10/16 更新）#132272

科目：技檢◆工業電子-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業電子-丙級

選擇題 (50)

51. 有一電源電路之輸出端，利用直流電壓表測得 25V，利用交流電壓表串聯一電容器測得 2.5V，則其漣波百分比(r％)為 (A)1％ (B)10％ (C)9％ (D)90％。

52. 在電晶體參數中

其h₁₁代表意義為 (A)輸入阻抗 (B)輸出導納 (C)逆向電壓轉換比 (D)順向電流轉換比。

53. 在共射極電路中，其電晶體的β值相當於那一參數 (A)h_ie(B)h_fe(C)h_re(D)h_ce。

54. 下列何者具有最大的輸入阻抗 (A)JFET (B)MOSFET (C)射極隨耦器 (D)達靈頓放大器。

55. 一個三級放大電路，各級電壓增益分別為 10、20、30 則電壓增益為 (A)60(B)1200 (C)6000 (D)12000 。

56. 功率電晶體的集極與外殼通常接在一起，其最主要目的是 (A)美觀 (B)製作方便 (C)容易辨認 (D)散熱較好。

57. 下列何者具有高增益、高輸入阻抗及偏移量小的特性 (A)差動放大器 (B)達靈頓放大器 (C)低頻放大器 (D)高頻放大器。

58. 橋式整流電路中的二極體 PIV 值為峰值電壓的 (A)0.5 倍 (B)1 倍 (C)2 倍 (D)4倍。

59. 一直流電源供應器，無載時輸出電壓為 30V，滿載時輸出電壓為 25V，則電壓調整率為 (A)16.6％ (B)20％ (C)60％ (D)83.3％。

60. 在射極放大器上所使用的射極傍路電容器，其作用是 (A)提高電壓增益 (B)濾去電源漣波 (C)防止短路 (D)提高耐電壓。

61. 下列何種電子元件不具有負電阻特性 (A)單接面電晶體 (B)矽控整流器 (C)場效電晶體 (D)PNPN 二極體。

62. 電阻器的色碼由左向右依次為橙、綠、黃、金，其電阻值為 (A)35Ω±5％(B)65kΩ±10％ (C)250kΩ±5％ (D)350kΩ±5％。

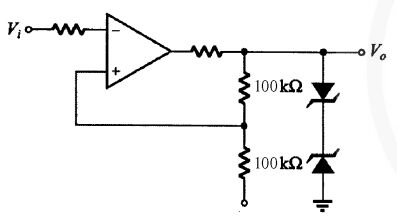

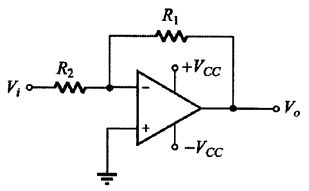

63. 下列何者為比較器 (A)

64. 電晶體振盪電路為何類放大器？ (A)A 類 (B)B 類 (C)C 類 (D)AB 類。

65. 下圖為一濾波器電路，它是屬於一種

(A)高通濾波器 (B)低通濾波器 (C)帶通濾波器 (D)積分器。

66. 石英晶體振盪器的主要優點是 (A)頻率穩定 (B)容易振盪 (C)振幅較大 (D)振幅穩定。

67. 把直流電力變成交流電力的裝置為 (A)整流器 (B)倍壓器 (C)濾波器 (D)變流器。

68. 理想電壓源其內阻為 (A)0 (B)無限大 (C)隨負載電阻而定 (D)隨頻率而定。

69. 下列那種放大電路，在靜態時，仍消耗一些功率 (A)A 類 (B)B 類 (C)C 類 (D)AB 類。

70. 二極體串聯使用可增加 (A)最大電流 (B)最大逆向耐壓 (C)交換時間 (D)恢復時間。

71. 當電晶體β＝100，若輸入電流 Ib＝10μA，Ic＝800μA 時，此電晶體工作於 (A)截止區 (B)飽和區 (C)線性工作區 (D)空乏區。

72. 理想橋式整流電路輸出之直流電壓為半波整流電路之 (A)2 倍 (B)

倍 (C)1/2 倍 (D)

73. 電容器 C，其電容抗為 (A)C (B)2πfC (C)1/2πfC (D)C/(2πfC) 。

74. 矽二極體之切入電壓(V_T)在室溫下約為 0.6V，當溫度升高時，V_T將 (A)下降 (B)上升 (C)不變 (D)不一定。

75. UJT 的功用為 (A)整流 (B)放大 (C)產生脈波 (D)阻抗匹配。

76. RC 串聯電路，若 R＝680kΩ，C＝0.22μF，則時間常數約為 (A)1.5ms (B)15ms (C)150ms (D)0.15ms 。

77. 常用來提供 TTL IC 穩定電源的穩壓 IC 為 (A)7805 (B)7812 (C)7815 (D)7912 。

78. 一個理想的電壓放大器，其輸入阻抗 R_i與輸出阻抗 R_o應分別為 (A)∞，∞(B)0，∞ (C)∞，0 (D)0，0 。

79. 下列哪一個元件是運算放大器﹖ (A)μA741 (B)2N3569 (C)SN7400 (D)CD4001 。

80. 下列元件何者不可做光感測器﹖ (A)光二極體 (B)光電晶體 (C)光敏電阻 (D)發光二極體。

81. 下圖所示，二極體 D 用來作為

(A)半波整流 (B)保護電晶體 (C)防止雜音 (D)溫度補償。

82. 電晶體小信號放大，其主要要求為 (A)線性放大 (B)功率放大 (C)頻率響應好(D)電流增益大。

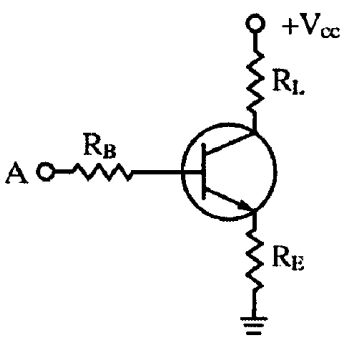

83. 下圖所示，A 點與接地點間之輸入阻抗約等於

(A)R_B(B)R_B+R_E(C)R_B+R_E(1+β) (D)R_B+αR_E。

84. 共射極放大器輸入信號與輸出信號各位於何極之間 (A)B-C，C-E (B)B-E，C-B (C)B-E，C-E (D)C-B，C-E 。

85. 電晶體工作於 CE 放大時，集極對射極電壓應 (A)NPN 及 PNP 為正 (B)NPN為正，PNP 為負 (C)NPN 及 PNP 為負 (D)NPN 為負，PNP 為正。

86. 電晶體截止時 VCE電壓等於 (A)0V (B)0.2V (C)0.8V (D)V_CC。

87. 飽和型電晶體開關電路比非飽和型電晶體開關電路速度慢，其主要原因為(A)儲存時間較長 (B)延遲時間較長 (C)上昇時間較長 (D)下降時間較長。

88. 在各種交連電路中，何種交連之頻率響應最差 (A)變壓器交連 (B)RC 交連(C)電感交連 (D)直接交連。

89. 要使 N 通道增強型 MOSFET 導通其閘極偏壓應為 (A)負電壓 (B)正電壓 (C)正負電壓均可 (D)零電壓。

90. 若將共源級放大器之源極旁路電容器移走時， (A)電壓增益降低 (B)電壓增益增加 (C)互導降低 (D)互導增加。

91. 下列何者不是達靈頓電路之特點 (A)高電壓增益 (B)高電流增益 (C)高輸入阻抗 (D)低輸出阻抗。

92. 有一放大器將 1mV 信號放大至 10V，其電壓增益為 (A)20dB (B)40dB (C)60dB (D)80dB 。

93. 放大器，其工作點在截止區者為 (A)甲乙類放大 (B)乙類放大 (C)甲類放大 (D)丙類放大。

94. 乙類推挽放大作功率放大器時最高效率為 (A)61.5％ (B)70.5％ (C)78.5％ (D)85.5％。

95. 一個三級放大電路，各級電壓分別為 10dB、20dB、30dB 則總電壓增益為(A)30dB (B)60dB (C)300dB (D)600dB 。

96. 欲使差動放大器趨於理想則需 (A)提高 CMRR (B)提高電源電壓 (C)降低輸入電壓 (D)提高共模增益。

97. 放大器電壓增益為 100，若加上一回授因數β＝0.19 的負回授電路，則回授後電壓增益為 (A)5 (B)19 (C)50 (D)100 。

98. 運算放大器之 CMRR 值愈大時，則表示 (A)共模增益愈大 (B)易消除雜訊 (C)差動放大器愈差 (D)容易產生雜訊。

99. 放大器加上負回授後 (A)增益增加 (B)頻寬減少 (C)改善失真 (D)穩定度減低。

100. 何種負回授型態可增加輸出電阻與降低輸入電阻 (A)電壓串聯負回授 (B)電壓並聯負回授 (C)電流並聯負回授 (D)電流串聯負回授。

申論題 (0)
