114年 - 02900 視聽電子甲級工作項目 03：無線電學 51-100（2025/10/16 更新）#132278

科目：技檢◆視聽電子-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆視聽電子-甲級

選擇題 (50)

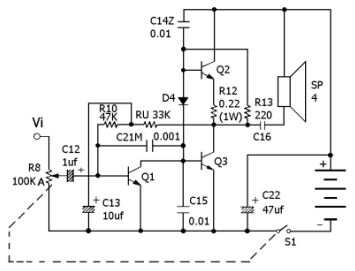

51. 如下圖所示放大器，當輸入信號 Vi 為正半週時，下列說明何者為正確？

(A)Q1 導通、Q2 導通、Q3 截流而 Vo 為正 (B)Q1 導通、Q2 導通、Q3 截流而 Vo 為負 (C)Q1 導通、Q2 截流、Q3 導通而 Vo 為正 (D)Q1 導通、Q2截流 Q3 導通而 Vo 為負。

52. 電晶體共射極放大電路之低頻帶頻率響應，主要是由下列那些因素所決定 (A)電晶體之接合電容 (B)雜散電容 (C)交連電容 (D)米勒電容。

53. 電晶體符號外圈若畫有虛線圓圈者表示該電晶體 (A)需有隔離罩 (B)外殼必需接地 (C)需加散熱器 (D)為金屬包裝。

54. 功率放大器之放大信號，工作於特性曲線的非線性部份所引起的失真是(A)頻率失真 (B)相位失真 (C)延遲失真 (D)波幅失真。

55. 在共射極放大器上通常接有一射極傍路電容器，其主要作用為 (A)濾波作用 (B)阻止直流通過 (C)防止短路 (D)使電壓增益不因加射極電阻而降低。

56. 放大器耦合電路中最容易受溫度變化而產生工作漂移的是 (A)RC 耦合 (B)直接耦合 (C)變壓器耦合 (D)電感耦合。

57. 若電波的頻率為 10MHz 採用 1/2 波長天線時，其實際的天線長度為 (A)30 公尺 (B)15.5 公尺 (C)14.25 公尺 (D)15.25 公尺。

58. 電離層對電磁波反射的臨界頻率為 (A)1MHz (B)10MHz (C)30MHz (D)300MHz 。

59. 有一電源滿載時電壓下降 20%則其電壓調整率為 (A)15% (B)20% (C)25%(D)30% 。

60. 兩電容器容量與耐壓各為 10uF/100V 與 20uF/200V，串聯後總耐壓成為(A)100V (B)150V (C)200V (D)300V 。

61. 地球上空之電離層對何種波長的反射作用最好 (A)長波 (B)中波 (C)短波 (D)極短波。

62. 射極隨耦器的回授型態屬於 (A)電流並聯 (B)電壓並聯 (C)電流串聯 (D)電壓串聯型負回授。

63. 產生對稱方波之無穩態多諧振盪器的週期公式 T 約為 (A)0.7RC (B)RC (C)1.4RC (D)2πRC 。

64. L＝10mH 之線圈於 1mS 內，其電流線性地由 10A 下降到 0，則此線圈之感應電壓為 (A)1V (B)10V (C)100V (D)1000V 。

65. 電子處於由南向北之磁場中，作由東向西運動時，則電子受力的方向為(A)正下方 (B)上方 (C)東方 (D)西方。

66. 佛來明右手定則中，中指所示為 (A)移動速度的方向 (B)磁通密度的方向(C)感應電流方向 (D)作用力的方向。

67. 一 5uF 之電容器充電達 1000V 時，儲於電容器之能量為 (A)500J (B)2.5J(C)500×10J (D)4.5×10J 。

68. 下列何種振動一定需要介質加以傳播 (A)聲波 (B)無線電波 (C)光線 (D)射線。

69. 一差動放大器其共模拒斥比 (A)與差模增益成正比 (B)與共模增益成正比(C)與差模增益成反比 (D)與共模增益平方成正比。

70. 濾波器之截止頻率點上之輸出電壓為輸入電壓的 (A)0.636 (B)0.37 (C)0.707(D)1/π 。

71. 直流集極電流與射極電流之比例常數稱為 (A)穩定度 (B)α (C)γ (D)hfe 。

72. 無回授的基極固定偏壓法對逆向電流 Ico 變化之靈敏度為 (A)1 (B)∞ (C)0(D)α 。

73. 常用信號產生器之輸出端用以降低信號源阻抗的輸出級為何種電路 (A)C.C (B)C.E (C)D.A (D)C.B 。

74. 在共射極放大器加入射極電阻的作用是 (A)降低輸入阻抗 (B)提高增益 (C)減低頻寬 (D)穩定直流工作點。

75. 某一 CPU 之一接腳標示為

則其意為 (A)0 時讀，1 時寫 (B)0 時寫，1時讀 (C)同時作讀寫讀動作 (D)先讀後寫。

76. 下列何者不為理想運算放大器之特色 (A)開環路增益為∞ (B)輸入阻抗為∞ (C)輸出阻抗為 0Ω (D)輸出電流為 0 。

77. 下列何者電路具有整形功能 (A)差動放大器 (B)史密特觸發器 (C)正反器 (D)振盪器。

78. 在某一頻率範圍內，增益為定值，而範圍以外之增益為零的稱作 (A)低通濾波器 (B)高通濾波器 (C)積分器 (D)帶通濾波器。

79. RLC 串聯電路，當發生諧振時，電路中之電流為 (A)最大 (B)最小 (C)等於0 (D)等於無窮大。

80. 共射極電晶體放大器參數中表示輸入阻抗的是 (A)hie (B)hoe (C)hfe (D)hre 。

81. 功率增倍時，音量增加 (A)20dB (B)10dB (C)5dB (D)3dB 。

82. 在積體電路中所採用的耦合方式通常是 (A)RC 耦合 (B)變壓器耦合 (C)直接耦合 (D)阻抗耦合。

83. 所謂半功率點，是指電壓增益衰減為中段增益之 (A)1 倍 (B)1/2 倍 (C)0.707 倍 (D)1.414 倍。

84. 主要影響放大器的高頻響應的是 (A)電晶體的極際電容 (B)射極旁路電容(C)耦合電容 (D)濾波電容。

85. 設以 6 毫瓦之功率為零分貝(dB)，今有某放大電路額定為 40dB，則其輸出功率為 (A)60 瓦 (B)6 瓦 (C)600 瓦 (D)6000 瓦。

86. 鍺晶體之電流增益受溫度影響較矽晶體為 (A)大 (B)小 (C)一樣 (D)無從比較。

87. 電晶體當作線性放大器時要工作在 (A)主動區 (B)飽和區 (C)截止區 (D)不一定。

88. 變壓器初級、次級圈的阻抗比應等於________ 之平方。(A)電壓比 (B)電流比 (C)功率比 (D)圈數比

89. 在射極放大器中，若無補償，則集極電流將隨溫度增高而 (A)增大 (B)減小 (C)先增加後減少 (D)先減少後增加。

90. 大電流負荷應採用 (A)電容輸入濾波器 (B)電阻輸入濾波器 (C)電感輸入濾波器 (D)電阻電容濾波器。

91. 下列何者為達靈頓電路的特性 (A)高輸入阻抗 (B)高輸出阻抗 (C)低電流增益 (D)漏電流甚小。

92. 某一放大器之頻率響應曲線，在截止頻率處之電壓增益為其最大電壓增益的 (A)70.7% (B)63.2% (C)33.3% (D)50% 。

93. 電晶體作小信號放大時，其主要目的為 (A)頻率響應佳 (B)電流增益高 (C)功率增益高 (D)線性放大。

94. 全波整流峰值電壓為 100 伏，則平均電壓為 (A)63.6 伏 (B)78.5 伏 (C)54.4伏 (D)31.8 伏。

95. 於全波整流電路中，若電源頻率為 60Hz，則其整流後之漣波頻率為 (A)60Hz (B)90Hz (C)240Hz (D)120Hz 。

96. 放大器加入負回授之主要目的是 (A)提高穩定度 (B)提高增益 (C)提高輸出功率 (D)提高效率。

97. 在Ｎ型半導體材料中，傳導電流之載子主要為 (A)電子 (B)離子 (C)電洞 (D)分子。

98. 溫度變化時，穩定度最佳的偏壓方法是 (A)固定偏壓 (B)基極分壓射極自給偏壓 (C)射極接地偏壓 (D)漏電偏壓。

99. 電晶體對逆向電流電路穩定因數 S 值 (A)愈大愈好 (B)愈小愈好 (C)等於 1時最好 (D)等於 0 時最好。

100. 一理想電流源其輸出阻抗為 (A)0 (B)1 (C)無限大 (D)不一定。

申論題 (0)
