94年 - 94 四技二專統測_機械類_專業科目(一)：機械原理(機械力學、機件原理)#20996

科目：統測◆01機械群◆(一)機件原理、機械力學 | 年份：94年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：統測◆01機械群◆(一)機件原理、機械力學

選擇題 (40)

1.常用於CNC工具機之滾螺紋(ball thread)，其滾珠與螺紋槽間之接觸方式為：　(A)迴轉對　(B)高對　(C)低對　(D)滑動對。
2.圖(一)所示之運動鏈為：　(A)拘束鏈　(B)呆鏈　(C)無拘束鏈　(D)固定鏈。

3.有一雙線螺紋，螺距為2mm，節圓直徑為20mm，導程角為θ ，則tan θ？
4.一螺栓規格之標註為M10×1.5×40 ，表示：　(A)外徑為10mm　(B)公稱直徑為40mm　(C)螺栓長度為10mm　(D)螺距為10mm。
5.有一螺旋起重機，螺旋之導程為10mm，手柄作用之力臂為300mm，摩擦損失為20%，則此起重機之機械利益為多少？　(A)12π 　(B) 24π　(C) 36π　(D) 48π。
6.斜銷或稱錐形銷(taper pin)，具錐度公制為：　(A)1：50　(B) 1：100　(C)1：48　(D) 1：96。
7.若要將輪轂與軸連結成一體，使彼此間不發生相對迴轉運動，但允許軸與輪轂間有軸向的相對運動，則適合採用之機件為：　(A)半圓鍵　(B)帶頭斜鍵　(C)栓槽鍵　(D)切線鍵。
8.兩條壓縮彈簧，其彈簧常數皆為5N/mm，將其並聯在一起，當承受荷重100N時，其壓縮量為多少mm？　(A)5　(B)10　(C)15　(D)20。
9.一螺旋彈簧之外徑為50mm，線直徑為5mm，則其彈簧指數為：　(A)8　(B)9　(C)10　(D)11。
10.二只滾珠軸承之編號分別為6210與6310，下列敘述何者正確？　(A)兩軸承之外徑相同　(B)兩軸承之內徑相同　(C)兩軸承內之滾珠直徑相同　(D)兩軸承之寬度相同。
11.錐形離合器是利用下列何種原理來傳達動力？　(A)摩擦力　(B)磁力　(C)重力　(D)慣性力。
12.一組平皮帶輪傳動機構，A輪直徑為20cm，B輪直徑為40cm，已知A輪為主動輪，其轉速為50rpm，假設皮帶厚度可忽略且無滑動現象，則皮帶之線速度為多少m/min？　(A) 4π　(B) 6π　(C) 8π　(D) 10π。
13.A及B兩鏈輪裝上鏈條作傳動，已知A輪轉速為300rpm，其齒數為20齒，假設鏈條節距為20mm，則鏈條之平均線速度為多少m/sec？　(A)0.5 　(B)1.0　(C)1.5　(D)2.0。
14.兩外接圓錐摩擦輪，兩輪軸線相交成90度，已知A輪為主動輪，其半頂角為36.9度，轉速為400rpm，則從動輪B輪之轉速為多少rpm？(註：sin36.9°≒0.6，sin53.1°≒0.8)　(A)100　(B)200　(C)300　(D)400。
15.已知一公制標準正齒輪之節圓直徑為60mm，壓力角20度，齒數30齒，則其周節為多少mm？　(A) π　(B)1.5π 　(C) 2π　(D)2.5π
16.有一根三線蝸桿與一60齒之蝸輪相嚙合，已知蝸桿之轉速為180rpm，則蝸輪之轉速為多少rpm？　(A)3　(B)9　(C)60　(D)120。
17.如圖(二)所示之周轉輪系，A輪為固定不動之內齒輪，齒數為100齒，B輪為可旋轉之小齒輪，齒數為20齒，已知輪臂M之轉速為逆時針方向10rpm，則小齒輪之轉向及轉速為多才rpm？　(A)逆時針方向50rpm　(B)逆時針方向40rpm　(C)順時針方向50rpm　(D)順時針方向40rpm。

18.如圖(三)所示塊狀制動器，已知輪徑為30cm，摩擦係數為0.4，欲產生900N-cm之制動扭矩，則所需之制動力P為多少N？　(A)30　(B)40　(C)50　(D)60。

19.偏心凸輪之偏心距為100mm時，則其從動件之總升距為多少mm？　(A)100　(B)150　(C)200　(D)250。
20.工作中之平板凸輪，其從動件維持靜止不動期間，所相對應的凸輪輪廓曲線為：　(A)圓形　(B)漸開線形　(C)橢圓形　(D)擺線形。
21.下列何者為純量？　(A)加速度　(B)動量　(C)力　(D)能量
22.使質量1kg的物體，產生10m/sec2之加速度，所需力的大小為多少牛頓(N)？　(A)0.1　(B)1　(C)10　(D)98。
23.如圖(四)所示，則合力位置與B點的距離為多少m？　(A)3　(B)2　(C)1　(D)0。

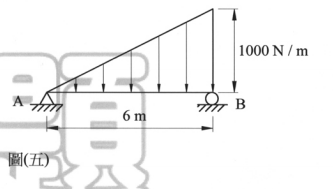

24.如圖(五)所示之樑受分布力作用，試求支點B處之反力為多少N？　(A)1000　(B)2000　(C)3000　(D)6000。

25.如圖(六)所示，所有接觸部分皆為光滑，不計摩擦，則接觸點A之反力為多少N？　(A)60　(B)80　(C)150　(D)210。

26.如圖(七)所示，試求該面積形心至x軸之距離為多少？　
27.如圖(八)所示，重100N之滑塊自靜止狀態釋放，滑塊與斜面間之最大靜摩擦係數為0.3，試求不使滑塊不滑之最小彈簧初始拉力為多少N？　(A)36　(B)60　(C)84　(D)96。

28.若一質點的初速度為6m/sec，其在經過4m後之速度為10m/sec，已知該質點作等加速度直線運動，則其加速度為多少m/sec2？　(A)4　(B)6　(C)8　(D)10。
29.在高於地面9.8m處，垂直向上拋出一顆球，假設不計空氣阻力，如球自脫手後2秒撞擊地面，則當球撞擊地面時之速度為多少m/sec？　(A)4.9　(B)9.8　(C)14.7　(D)19.6。
30.一馬達自靜止狀態加速至其操作轉數3600rpm需時5秒，假設其為等角加速度之迴轉運動，試求在該加速期間馬達所轉之圈數為多少？　(A)60 (B)150　(C)150π 　(D) 300π。
31.如圖(九)所示之球，將其視為一質點，假設不計空氣阻力，試求若水平抛出而能直接撞擊牆角A點之初速度 V0為多少m/sec？　(A)4.5　(B)4.9　(C)9　(D)9.8。

32.如圖(十)所示，重W的物體，以長 的繩子繫於支點A，如將其提至水平位置後釋放，當該物體擺至最低位置時，繩中之張力為多少？　(A)0　(B)W　(C)2W　(D)3W。

33.如圖(十一)所示，質量200kg之滑塊A與質量300kg之物體B，以不會伸長之繩索連結，假設滑塊A與平面之動摩擦係數為0.25，滑動之質量及摩擦不計，試求當自靜止位置釋放，滑塊A移動2公尺時之速度為多少m/sec？(註：g為重力加速度)　
34.仟瓦(kW)是下列何者所用之單位？　(A)能量　(B)功率　(C)力矩　(D)功。
35.一延性材料的降伏應力為 σy，容許應力為σw ，安全係數為n，則進行設計時下列何者下正確？　
36.如圖(十二)所示之均勻圓軸，承受軸向力P，斷面積為A，試求其最大剪應力為多少？
37.如圖(十三)所示之I形斷面，其對x軸之面積慣性矩為多少？　
38.如圖(十四)所示之矩形斷面，z軸通過形心C且與xy平面垂直，試求該矩形斷面對z軸的極慣性矩為多少？　
。
39.一圓形斷面之半徑為r，試求其對通過圓心且垂直於該斷面之軸的極迴轉半徑為多少？
40.以100N-m之扭矩作用於原為靜止之飛輪，若其角加速度為4rad/sec2，試求經10秒後所作之功為多少N-m？　(A)2000　(B)5000　(C)10000　(D)20000。

申論題 (0)
