95年 - 95 警察特種考試_二等_刑事鑑識人員刑事物理組：工程力學#38861

科目：工程力學(含靜力學、動力學與材料力學) | 年份：95年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (6)

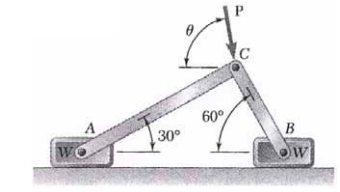

【已刪除】一、如下圖所示，兩桿件 AC 及 BC（重量均不考慮），在 C 點以插銷（pin）連接， 兩滑塊 A 及 B 其重量分別為 W。已知θ = 80°，滑塊與水平面間之靜摩擦係數 （coefficient of static friction）  µs = 0.3，試求在維持平衡狀況下，C 點可承受之最大 負載 P 為多少。（20 分）
⑴ A 球與滑塊 B 之速度
⑵兩者碰撞後總能量之損失
【已刪除】三、如下圖所示，一均勻桿件 AB，其長度為 L、質量為 m，與質量為 m 之均勻圓盤以 插銷（pin）連接於 A 點，若有一水平力 P 作用於 B 點時，試求在此力作用後瞬間 A 點與 B 點之加速度各為多少？（20 分）
【已刪除】四、如下圖所示，一簡支樑（simply supported beam）AB 承受一負載 P，其斷面形狀為 倒 T 形如圖所示，若 P ＝ 5.4kN，L ＝ 3m，d = 1.2m，b = 75mm，t = 25mm，h = 100mm，h1 = 75mm，試求樑上之最大張應力σ t 及壓應力σ b各為多少。（20 分）

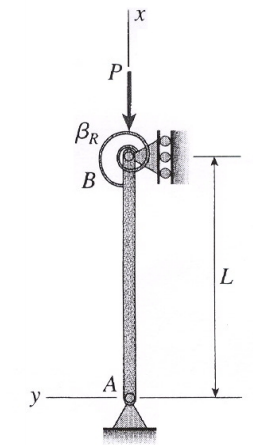

【已刪除】五、如下圖所示，柱子 AB 長度為 L，其彎曲剛度（flexural rigidity）為 EI，A、B 兩處 皆為簡支（simply supports），但在 B 點上加上一扭轉彈簧（torsional spring）， 其彈簧常數為β R 。試求此柱子之挫曲臨界負載（critical load for buckling） Pcr之 大小。（20 分）
