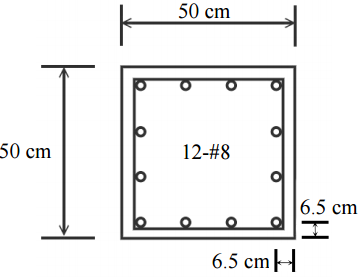

【已刪除】一、有一鋼筋混凝土柱斷面如圖所示，假設此柱斷面承受使用載重（service load） P
s
=28 tf 及 M
s
=7 tf-m 之作用，在偏心距 e 固定之條件下，試列式說明如何求解此柱 之計算強度（nominal strength）P
n
及 M
n
。f
c
’ =280 kgf/cm
2
，f
y
=4200 kgf/cm
2
，一根#8 鋼筋之截面積為 5.07 cm
2
。（25 分）
【已刪除】二、有一鋼筋混凝土深梁如圖所示，試列式說明如何以壓拉桿模式（strut-and-tie model） 設計此梁。忽略此梁之自重。在加載點及支承處之承壓版尺寸為 60×60 cm， P
u
=550 tf，f
c
’ =280 kgf/cm
2
，f
y
=4200 kgf/cm
2
。（25 分）
【已刪除】三、依下圖所示有一支 A572 W12X136 的柱承受 720 kips 的軸向荷重與ㄧ對大小相等方 向相反之強軸彎矩 80 ft-kips 於柱頂和柱底，支撐系統將防止側傾，Ky=1.0，Kx=0.9， 試以容許應力法分析該柱構件是否適當。（10 分） W12X136 斷面性質：A=39.9 in
2
, S
x
=186 in
3
, r
x
=5.58 in, r
y
=3.16 in
b
f
=12.4 in, d/A
f
=0.87, L
u
=38.3 ft
鋼材 F
y
=50 ksi E=29000 ksi
【已刪除】四、採極限設計法（LRFD）分析下圖 W21X48 梁之強軸彎曲設計強度，梁之側向支撐位 於支承及集中載重作用處，集中載重作用於梁之三等分點。（忽略梁自重）（12 分）
五、試說明鋼構材料編號前兩個字母 SS、SM、SN 的含義及其在耐震設計之適用情形。 （8 分）
六、試從設計及施工觀點說明構件接合採高強度螺栓接或焊接之優缺點。（10 分）
七、試繪設計示意圖說明柱梁接合為半剛性接合、剛性接合之方式各二種。（10 分）
