97年 - 97 專技高考_電機工程技師：電子學（包括電力電子學）#38788

科目：電子學（包括電力電子學） | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電子學（包括電力電子學）

選擇題 (0)

申論題 (5)

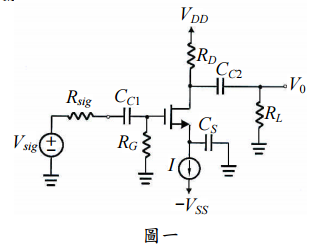

【已刪除】一、如圖一所示為一個共源極放大器，假設此放大器的 Rsig = 100 kΩ ， RG= 2 MΩ ， RD = 10 kΩ ， R L = 10 kΩ ， g m = 4 mA/V ， r0 = 100 kΩ ， C gs = 1 pF ， C gd = 0.5 pF ，請 求出中頻整體的增益 AM 及上邊帶 3-dB 的頻率 f H 。（20 分）
【已刪除】二、如圖二所示為一個一階 op-amp-RC 頻譜整形網路，已知其傳輸零點頻率為1 kHz ， 極點頻率為100 kHz ，直流增益大小為 1，且低頻輸入電阻為1 kΩ，求 R1 、 R2 、 C1 、 C2 及高頻增益的值。（20 分）
【已刪除】三、如圖三所示為一運算整流器電路，其中 R = 1 kΩ 。假設 op amp 是理想的，且飽和電 壓為 ± 12 V ，而二極體 D 在電流為1 mA 時壓降 0.7 V ，電流每增加 10 倍，壓降上 升 0.1 V 。當VI = 10 mV 及1 V 時，分別求V A 及V0 。（20 分）

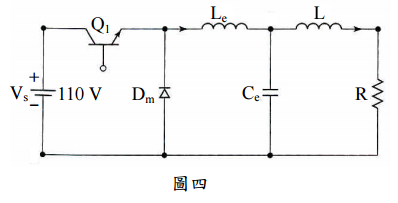

【已刪除】四、如圖四所示為一壓降轉換器，其輸入電壓 Vs = 110 V ，平均負載電壓為 Va = 60 V ， 平均負載電流為 I a = 20 A ，截波頻率為 f = 20 kHz 。電容 Ce 端電壓漣波峰對峰值為 平均負載電壓 2.5%，負載電流漣波峰對峰值為平均負載電流 5%，及濾波電感 Le 之 電流漣波峰對峰值為平均負載電流 10%，試求 Le、L 與 Ce 值。（20 分）

【已刪除】五、如圖五所示，當 t ≥ 0 時輸入電壓 VS = 200 V ，負載電阻 R = 5 Ω 。負載電感 L 及雜訊 電感 LS 可以忽略，而閘流體以 f S = 2 kHz 頻率操作。如果所需 dv/dt 值為100 V/μs ， 並且放電電流限制為100 A ，試求 R S 與 CS 值。（20 分）
