98年 - 098年4等機械力學概要#48229

科目：機械力學 | 年份：98年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (5)

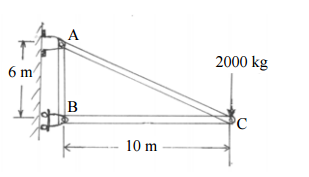

一、下圖所示為一桁架結構，試求桿 AC 所受之軸向力。（20 分）

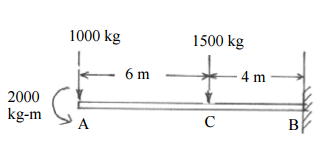

二、下圖所示為一懸臂樑之受力圖，請畫出該樑之剪力圖與彎矩圖，並請詳列計算過程。 （20 分）
三、下圖所示為一質量分布均勻的圓柱體，其重量為 600 kg，直牆 A 為光滑平面與圓柱 體間無摩擦，水平面 B 與圓柱體間的摩擦係數為 0.2，請決定至少要多大的 P 值方 能轉動該圓柱體。（20 分）
四、下圖所示，有一重量 M = 15 kg 的物體由靜止釋放，沿斜面下滑 S 距離而使彈簧縮 短 3 cm，設物體與斜面間的摩擦係數 µ = 0.25，彈性係數 K = 16 kg/cm，試求 S 為 若干。（20 分）
五、下圖所示，有一半徑為 r 的圓盤，在某一瞬間量到其角速度為 ω，角加速度為 α，請 問其圓心 O 之速度為何？方向為何？又，請問其圓心 O 之加速度為何？方向為何？ （20 分）
