99年 - 99 地方政府特種考試_三等_土木工程：結構學#32381

科目：結構學 | 年份：99年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (7)

⑴畫出桿件 C3 的內力影響線。（12 分）
⑵畫出桿件 CD 的內力影響線。（13 分）
⑴限以虛功法 （單位力法）求 B 點的位移。（10 分）
⑵限以虛功法 （單位力法）求 B 點的轉角。（15 分） 註：本題若使用其他方法，整題以零分計。

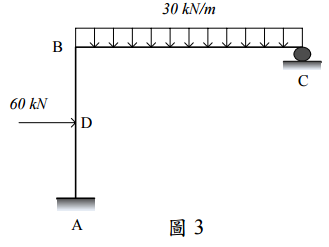

【已刪除】三、圖 3 為一平面剛架。D點受 60 kN的水平力，而BC則承受垂直均布載重 30 kN/m。AD長 2m，DB長 2m，BC長 6m。各桿件的E I值相同，其中E＝200 GPa，I＝106 cm 4 。限以 傾角變位法（slope-deflection method）求各端點彎距。（25 分） 註：本題若使用其他方法，整題以零分計。
⑴限以直接勁度法，建立此平面梁系統的勁度矩陣。（10 分）
⑵利用⑴之勁度矩陣求 C 點的位移與轉角。 （15 分） 註：可參考元素之勁度矩陣，如下。本題若使用其他方法，整題以零分計。
