99年 - 99 專技高考_結構工程技師：結構學#33859

科目：結構學 | 年份：99年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (5)

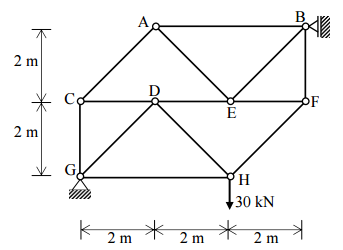

【已刪除】一、如圖所示之桁架（truss）結構，其支承點 B 為滾支承（roller），而支承點 G 則為 鉸支承（hinge）。當 H 點承受一垂直向下載重 30 kN 時，請計算 AC、BF 與 DE 三 根桿件之軸力。（20 分）
⑴當B點承受一水平向左載重 200 kN時，C點之轉角；
⑵當C點 承受一逆時針方向力矩 50 kN-m時，B點之水平變位。（30 分）

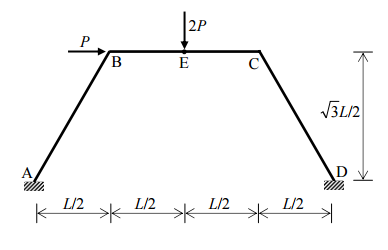

【已刪除】三、如圖所示之剛架，其支承點 A 與 D 均為固定端，同時每根構件之彈性模數與慣性 矩乘積均為常數值 EI。當 B 點承受一水平載重 P 且 E 點承受一垂直載重 2P 時，請 以傾角變位法（slope-deflection method）計算 A、B、C、D 各節點之彎矩。（若以 其他方法計算不予計分）（25 分）

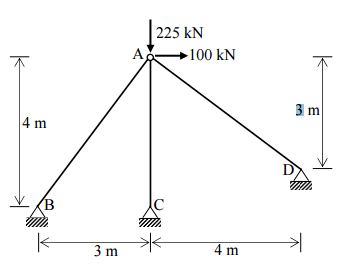

【已刪除】四、如圖所示之桁架結構，其三個支承點 B、C、D 均為鉸支承，且 A 點承受一垂直向下 載重 225 kN 及一水平向右載重 100 kN。假設各桿件之彈性模數與斷面積乘積均為常 數值 EA = 10000 kN，請以直接勁度法（direct stiffness method）計算 A 點之水平變位 與垂直變位，並解出桿件 BA 之軸力。（若以其他方法計算不予計分）（25 分）
