99年 - 99 鐵路特種考試_高員三級_土木工程：結構學#34128

科目：結構學 | 年份：99年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (6)

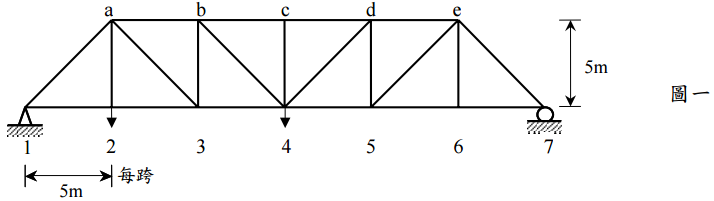

【已刪除】一、圖一所示為一平面桁架。各桿件的斷面積與材料性質相同，各跨間距亦同為 5m。節點 2 受一向下的垂直力 120kN，而節點 4 則受一向下的垂直力 100kN。求桿件 b4， b3，c4 與 cd 的內力。（25 分）

⑴ C 點的轉角。（15 分）

⑵ D 點的位移。（10 分）註：以其它方法作答，整題以零分計。

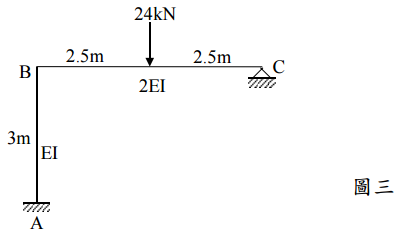

【已刪除】三、圖三所示為一平面剛架。限以彎矩分配法（moment-distribution method）求其各端點彎矩。各桿件的斷面積同為 800cm² ，E＝24000 kN/cm² ，I＝60000cm⁴ 。（25 分）註：以其它方法作答，整題以零分計。

⑴限以傾角變位法（slope-deflection method）求各端點彎矩。（15 分）

⑵利用端點彎矩，畫出梁的彎矩圖。（10 分）註：⑴子題以其它方法作答，該子題以零分計。
