99年 - 99 高等考試_三級_水利工程、機械工程：流體力學#29865

科目：流體力學 | 年份：99年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：流體力學

選擇題 (0)

申論題 (7)

⑴求截面之平均流速（單位：米/秒）。（10 分）
⑵已知水之運動黏滯度（kinematic viscosity）為 10-6 m2 /s，請證明前述流況確屬層 流之形式。（5 分）
⑶依據力平衡，推求截面①與②之壓力差（單位：牛頓/平方米）。（10 分）
【已刪除】二、如圖為一個與垂直紙面無關的二維（two-dimensional）問題，直立牆下方為一個四分 之一的圓弧，牆之兩側為靜止之液體（油之比重為 0.8）。取垂直紙面之寬度為 1 m， 試求整個牆體（包括直立與圓弧部分）受液體作用總力之大小（單位：牛頓）與方 向。（25 分）

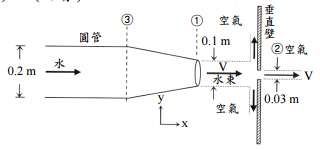

【已刪除】三、如圖所示，恆定之水流動於水平圓管（截面①暴露於大氣），水束自截面①噴向一 個具有圓孔之固定垂直壁，穿過圓孔後之水束速度與截面①相同，其餘則沿著壁面 方向幅射朝外對稱排開。已知截面①、②與③之直徑分別為 0.1 m、0.03 m與 0.2 m， 截面③之錶示壓力（gage pressure）為 4,000 N/m 2 。假設截面①與②之水束維持水平 （中心軸皆通過圓孔中心）且截面不變，忽略摩擦效應，試推求垂直壁之x向受力 （單位：牛頓）。（25 分）
【已刪除】⑴求通過之流量（單位：立方米/秒）。（15 分）
⑵求 B 點之壓力（單位：牛頓/平方米）。（10 分）
