11. 求右圖電路中的V =？
(A) 50 V
(B) 60 V
(C) 70 V
(D) 80 VphpIt6DEO

答案：登入後查看
統計： A(160), B(23), C(14), D(14), E(0) #1833033

詳解 (共 5 筆)

#3623745

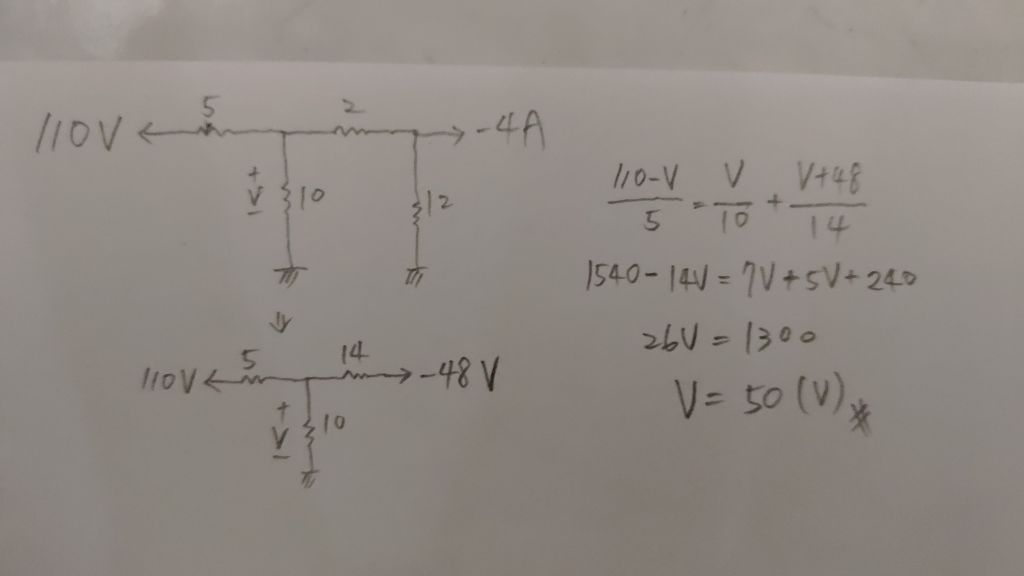

將右邊的諾頓轉戴維寧，接著KCL。
12
0
#4667203

中間節點V，右節點V'，電流流出相加為0

(V-110 )/5+V/10+(V-V')/2=0

8V-5V'-220=0

V'=(8V-220)/5.....(1)

(V'-V)/2+4+V'/12=0

7V'-6V+48=0.......(2)，代入(1)並乘5

56V-1540-30V+240=0

26V=1300

V=50V

2
0
#4667291

迴路電流，設順時針方向I1,I2，壓升=壓降

110=15I1+20-10I2

15I1-10I2-90=0......(1)

0=24I2-10I1+8

I1=(24I2+8)/10........(2)，代入(1)

15*(24I2+8)/10-10I2-90=0

36I2+12-10I2-90=0

26I2=78

I2=3A......代入(2)，I1=8A

10Ω上電流=I1-I2=8-3=5A

V10Ω=5*10=50V

1
0
#3633826
謝謝大大 原來此圖可以用電子學的方式拆解...
(共 29 字，隱藏中）
前往觀看
1
0
#3610332
大大你的解答我不會算可以麻煩你算一次嗎
(共 21 字，隱藏中）
