13 如圖，調整 RL使其有最大的功率，求此功率值為何？
(A) 3 W
(B) 8 W
(C) 9 W
(D) 16 W phpTpd65B

答案：登入後查看
統計： A(44), B(115), C(743), D(165), E(0) #1608968

詳解 (共 8 筆)

#3286333


(共 1 字，隱藏中）
前往觀看
6
1
#2287809
最大功率為當阻抗開路看進去的  總阻抗=...
(共 133 字，隱藏中）
前往觀看
5
0
#2549420

Pmax=Vth平方/4Rth

4
1
#2841351
使用密爾門定理Vth = ( 8/16 ...
(共 71 字，隱藏中）
前往觀看
3
2
#4605202


戴維寧定理得知

Pmax =(Eth)^2/4Rth

Rth=8+8=16

KCL法則得知

I1+I2=0

-1+(V-8)/(8+8)=0

V=24=Eth

Pmax =(24x24)/(4x16)=9(w)

3
0
#5636195
111年上榜解題還願，有錯請指導。

1
0
#3742084
如果使用密爾門定理應該是Vth=IT*R...
(共 56 字，隱藏中）
前往觀看
1
1
#3261682

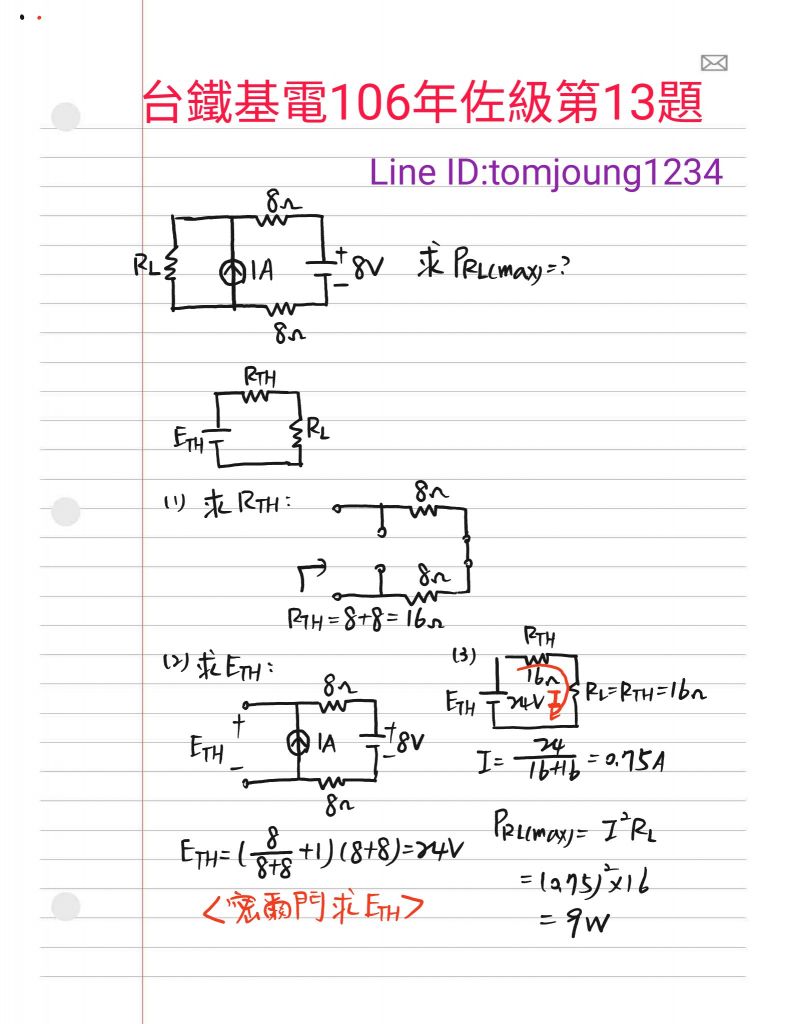

5c987d9e3aa26.jpg#s-790,1024

1
4
