14 如圖所示，調整 RL使其功率達到最高。求此功率為何？
(A)I 2 R/2
(B) I2 R
(C)  I2 RL
(D)3I2 R php7bKd73

答案：登入後查看
統計： A(174), B(83), C(75), D(150), E(0) #1729528

詳解 (共 10 筆)

#3048017

RL流iy最右邊的相依電流源也流iy等於短路了~其實這題相依電流源可以把它視為短路~並聯電路有一條短路電流一定全部往短路線上來流~
接下來要算P
P=I平方R
流過RL的I是總電流做分流
所以P=(二分之一I)平方x2R
答案就是  (I平方R)/2

13
1
#2731894

應該是Rth=Eth/Isc=2IR/I=2R

Pmax=(2IR)^2/4x2R=I^2R/2

不知道對不對.....

10
0
#2568571
RL=2R(I*2R/(2R+2R))^...
(共 43 字，隱藏中）
前往觀看
10
6
#2747809
RL 上流過 iy ，不流過R，所以R沒...
(共 51 字，隱藏中）
前往觀看
10
0
#2704657
請問相依電流源去戴維靈等效電阻時，表示短...
(共 45 字，隱藏中）
前往觀看
4
1
#5102184

嗯…我覺得真的考試我應該還是來不及推出來
4
0
#2783440
5F應該對相依電流 電源好麻煩...
(共 20 字，隱藏中）
前往觀看
3
1
#4732638

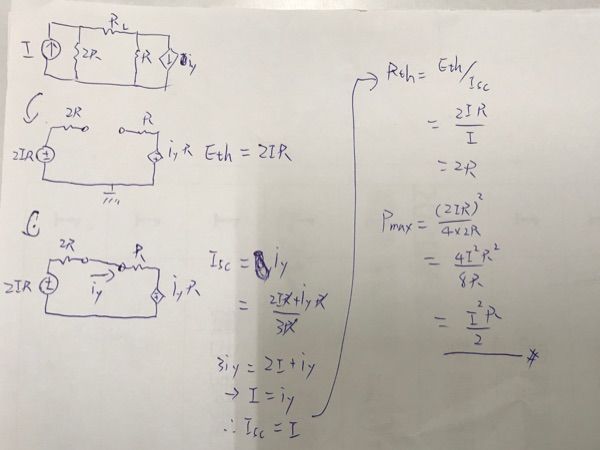

Z不知道這樣的解法對不對

請問有大神能幫忙看看嗎？ 謝謝

2
2
#2574384
請問如何判斷RL=2R
(共 13 字，隱藏中）
前往觀看
1
0
#3594571
(2IR/4R)^2*(2R)end
(共 20 字，隱藏中）
前往觀看
1
1
