16 如圖所示之電路，設 R1 =8 kΩ，R2 =2 kΩ，且電流源可供應 10 mA 之電流，求 I1 為何？

(A) 1 mA
(B) 2 mA
(C) 8 mA
(D) 10 mA

答案：登入後查看
統計： A(12), B(325), C(20), D(11), E(0) #3190274

詳解 (共 4 筆)

#7197713
這是一道關於基本電路學的題目，主要考查的...
(共 2191 字，隱藏中）
前往觀看
2
0
#6244600

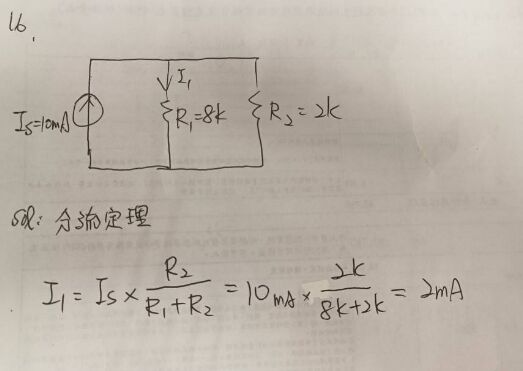

電路分析如下，請參考
672ae7dd313e7.jpg#s-523,371
2
0
#6003814

i1 = iS / (R1+R2) × R2 = 10m / (8k+2k) × 2k = 10m / 5 = 2mA
故選B

0
0
#6166987


(共 1 字，隱藏中）
前往觀看
0
0

私人筆記 (共 2 筆)

私人筆記#5697134
未解鎖
個人答案試寫,有錯請指導(僅供參考)

(共 18 字，隱藏中）
前往觀看
4
0
私人筆記#5707958
未解鎖
16 如圖所示之電路，設 R1 =8 k...

(共 141 字，隱藏中）
前往觀看
0
0
