15 如圖，求 a、b 兩點之間的諾頓等效電阻為何？
(A) 3 R
(B) 4 R
(C) 8 R
(D) 12 R phpLnfOJm

答案：登入後查看
統計： A(55), B(402), C(480), D(41), E(0) #1608970

詳解 (共 10 筆)

#2286346
I入＝I出   所以通過R的電流為5i向...
(共 102 字，隱藏中）
前往觀看
35
3
#4605373


由KCL得知

紅色點I流入=I流出

得知R與3R的電流大小

則Eth=i*3R+5i*R=8iR

Rth=8iR/i=8R

17
0
#2771390

菱形是相依電(流)源，所以不能用只有獨立電(流)源的方式

Rth=Vth/Iab

8
0
#2743190
v+(-4Ri) / 4R = iv=8...
(共 24 字，隱藏中）
前往觀看
7
2
#3720175

中間並聯向左4i 下面R電阻向右5i 流出才會等於i


Rth=V/I = (3R*i+R*5i)/i = 8R

5
0
#3261684

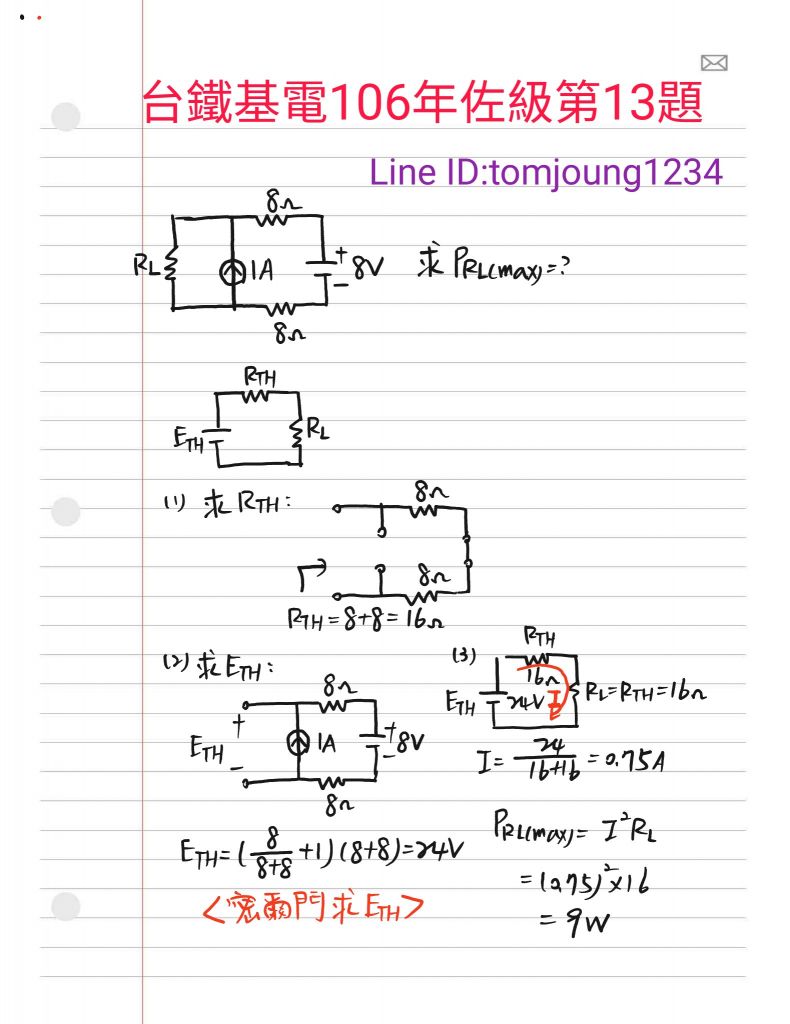

5c987ceaa7b07.jpg#s-790,1024

3
31
#5636197
111年上榜解題還願，有錯請指導。

1
0
#2729983
諾頓等效電阻是電壓源短路,電流源開路,所...
(共 37 字，隱藏中）
前往觀看
1
0
#2840323

琳琳大大的 完全看不懂寫什麼= =

有點複雜的感覺

0
0
#2840319

請問詳解的第三句 看不懂 ab斷路：i=0，4*i=0  開路電壓Vth=V=8R*i

然後不是說i=0開路電壓 8R*i 那不是也等於0 ?


0
0
