17 若下圖 9 Ω 電阻兩端 a-b 點間之戴維寧等效電壓為 18 伏特，則電壓源ν 為何？ 5e0aa26c48da4.jpg
(A)12V
(B)18 V
(C)36 V
(D)54V

答案：登入後查看
統計： A(9), B(37), C(53), D(449), E(0) #2135567

詳解 (共 3 筆)

#3736568


(共 1 字，隱藏中）
前往觀看
3
0
#5642251

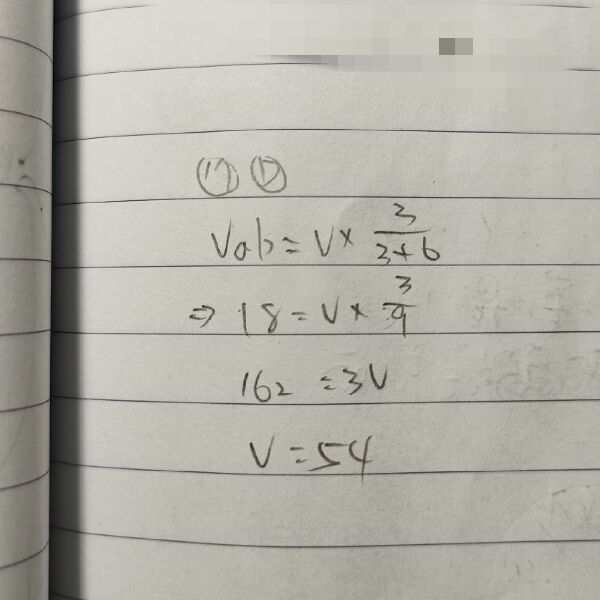

111年上榜解題還願，有錯請指導。

2
0
#4831741

戴維寧等效電壓Voc

把a b電阻去掉開路 發現電阻R不會有電流

所以Voc實為3歐姆跨壓

電壓源V=Voc/(3/(3+6))=18*3=54V

2
0

私人筆記 (共 4 筆)

私人筆記#4198169
未解鎖
個人詳細算法(僅供參考)

(共 14 字，隱藏中）
前往觀看
10
0
私人筆記#6130984
未解鎖
個人算法~

(共 5 字，隱藏中）
前往觀看
3
0
私人筆記#4959088
未解鎖


(共 0 字，隱藏中）
前往觀看
0
0
私人筆記#2341015
未解鎖
使用K.V.L求解

(共 9 字，隱藏中）
前往觀看
0
0
