20如【圖4】電路.若VBE = VD1=VD2 = 0.7V，不考慮二極體内阻，求VE= ?
(A) -0.6 V
(B) -0.7 V
(C) -2.0 V
(D) -2.2 V

答案：登入後查看
統計： A(2), B(22), C(6), D(69), E(0) #912733

詳解 (共 6 筆)

#3525766


(共 1 字，隱藏中）
前往觀看
3
0
#1370469
2
0
#1541363

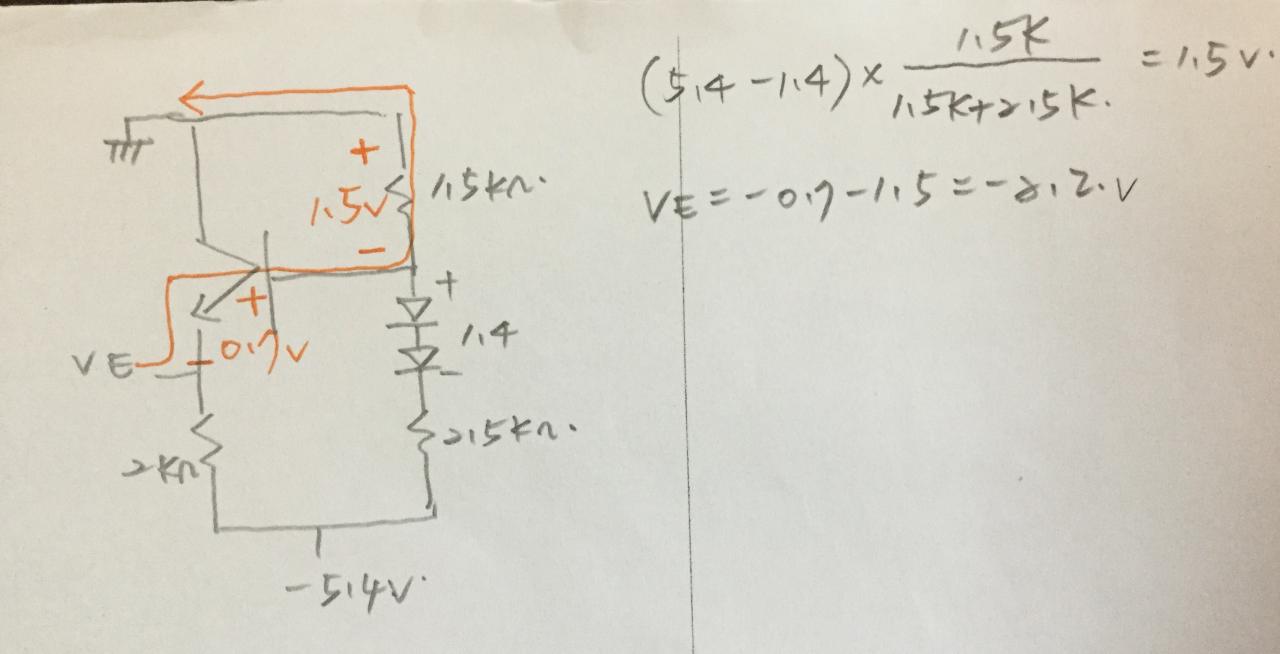

由B向右邊看出去的戴維寧電壓為VB在減0.7為VE

1
0
#1213191
求解
0
0
#1327047
求解，不過逆推回去，Ib並沒有流到Ie去.....
0
0
#3605478
20.如【圖4】電路.若VBE = VD...
(共 50 字，隱藏中）
前往觀看
0
0
