20 如圖所示，為一皮托管流速計，其中淡色、暗色液體密度均為 ρ1，格子狀的液體密度為 ρ2，則圖中大管 內的流速 V 為何？
答案：登入後查看
統計： A(269), B(524), C(309), D(153), E(0) #1608885
統計： A(269), B(524), C(309), D(153), E(0) #1608885
詳解 (共 3 筆)
小閔（109消特）
#3830083

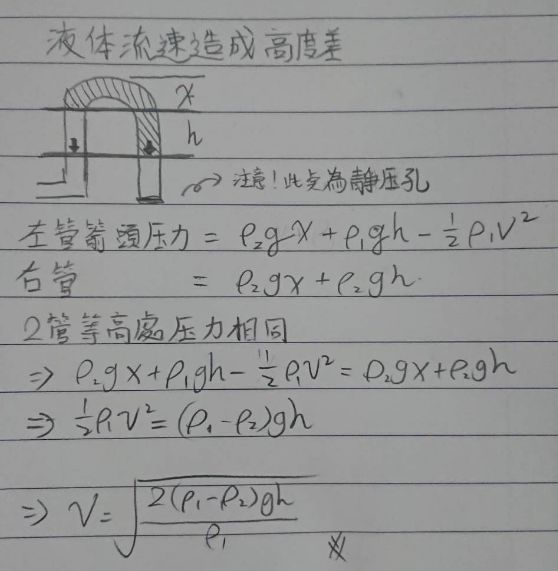

此題為皮托管，他的效用在於將動壓轉變為液體的高度差。
注意!右管尾端尾端是靜壓孔處，目的是消除兩管之間共同的靜壓，並非完全封閉，如果是封閉則連靜壓也要納入考量
以下分成兩種內容討論，其一為細部分解；一為整體概念

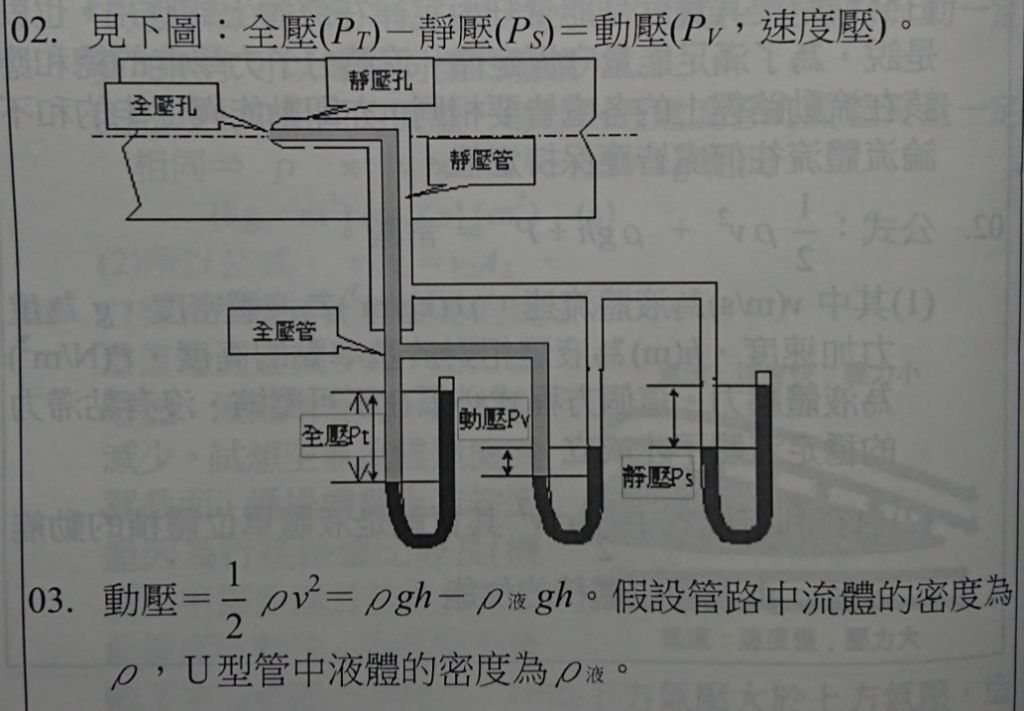

開口處有分靜壓孔跟全壓孔
柏努力 P0+0.5ρv2+ρgh
為何要連靜壓也引進來就是為了消除兩管之間共同的P0 ，如此以來即可靠觀察兩液的高度差來呈現動壓。
