20 如圖所示，iy為電流控制的電流源。求由 a、b 兩端視入的戴維寧等效電阻為何？
(A) (1/2) R
(B) (3/2) R
(C) 3 R
(D) (6/5) R

答案：登入後查看
統計： A(41), B(202), C(67), D(254), E(0) #2593069

詳解 (共 10 筆)

#4732412

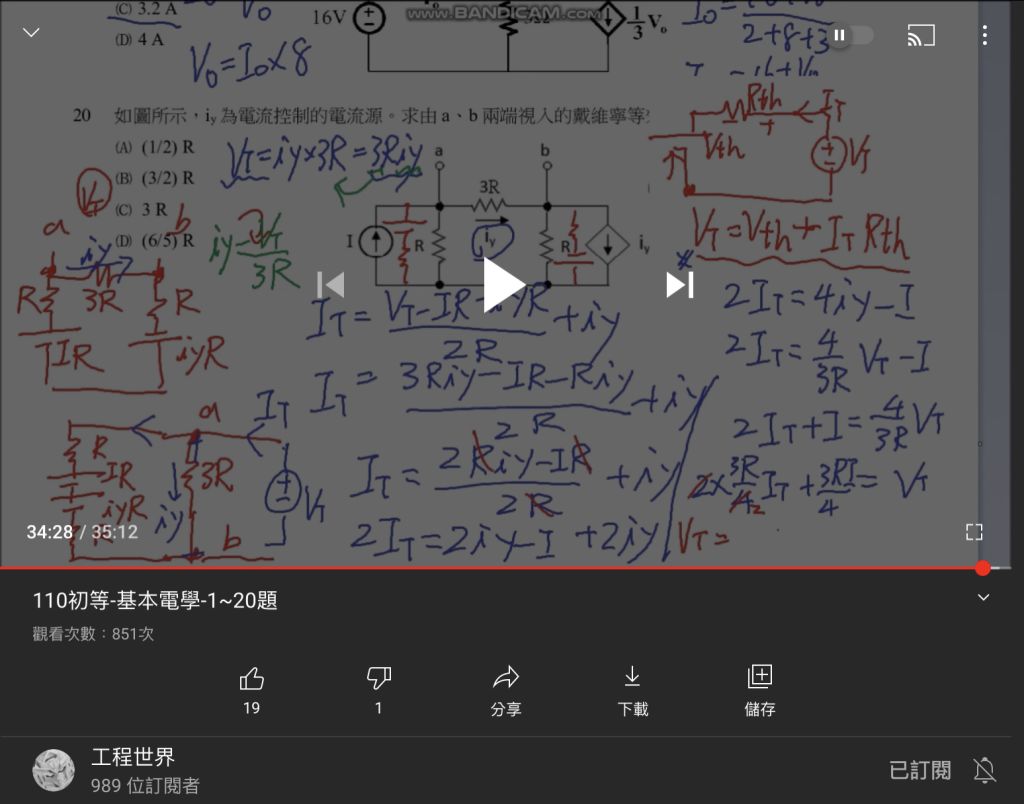

https://youtu.be/HLsx73k-0l8



看影片學比較清楚
分享給大家
14
0
#4488725

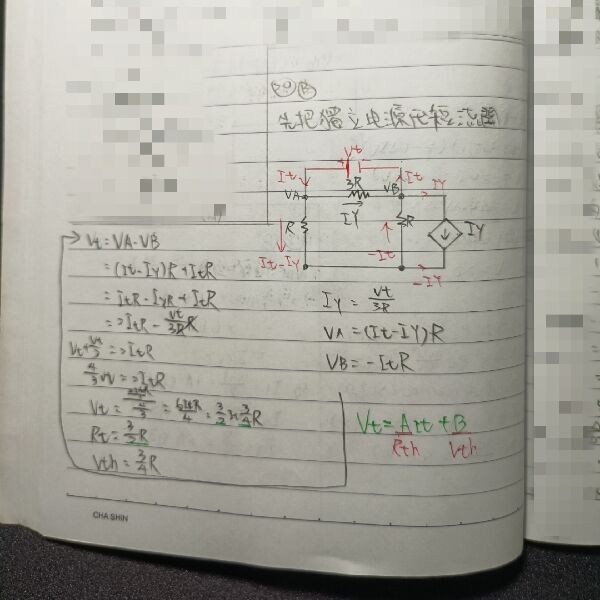

計較過程如圖所示

(共 10 字，隱藏中）
前往觀看
10
1
#5418037

考試時看到相依電源求戴維寧請一定要先跳過，這大多需要較長思考時間應先做其他題目。

5
2
#4657811
VT = RTh * IT + VTh ...
(共 218 字，隱藏中）
前往觀看
5
0
#4732642

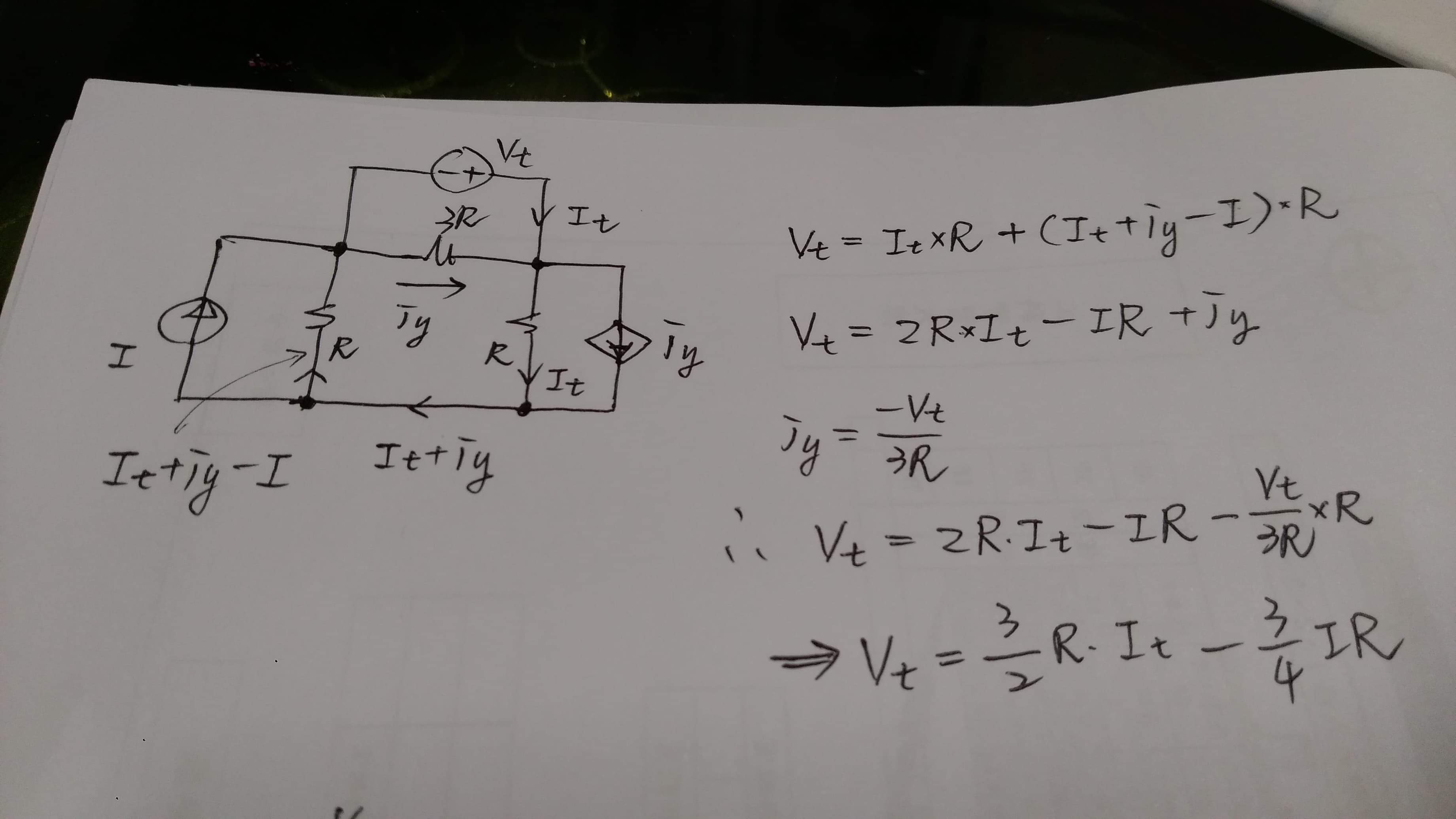

2Q==不知道這樣算對不對，

請問有大神可以幫看看嗎？ 謝謝

5
0
#4690839
節點電壓 求開路電壓：Vt (V-V...
(共 164 字，隱藏中）
前往觀看
3
0
#4789197

左側轉戴維寧電壓設V  3R歐姆路徑遵守KCL

Voc時 b點R電流0不工作

Voc=3/(3+1)V

Isc時連上ab 3R歐姆並聯短路ab不工作 右側相依電源 電流0斷開

Isc=V/2

Rth=Voc/Isc=(3V/4)/(V/2)=3/2

單位R歐姆->3/2R

2
3
#5858806


(共 1 字，隱藏中）
前往觀看
1
0
#5385245

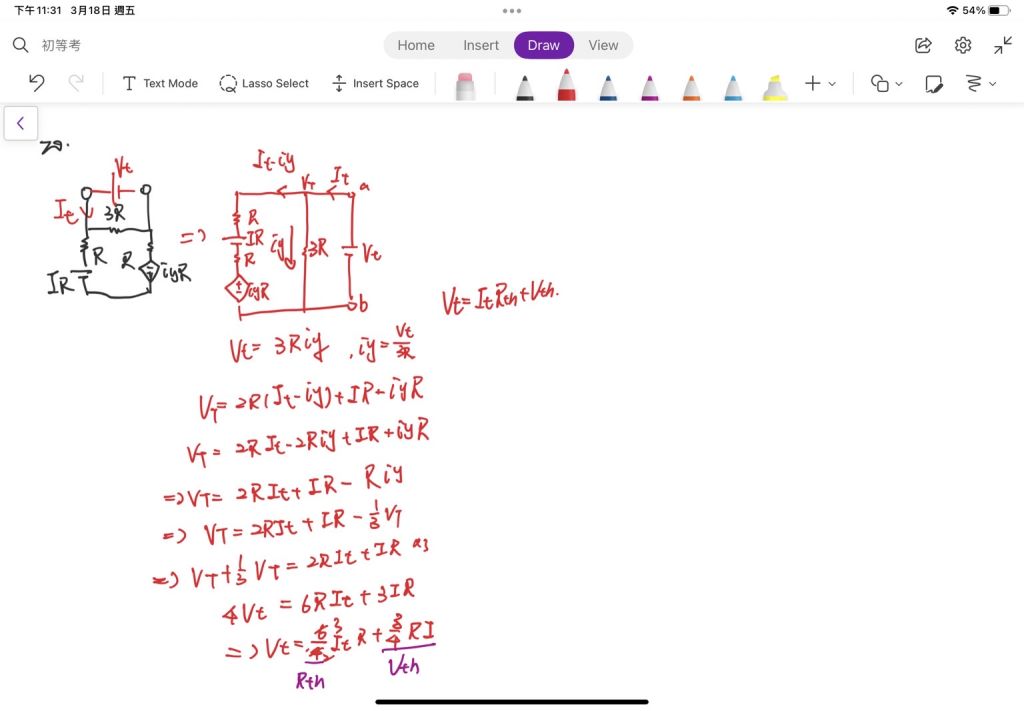

提供我的算法 如果有錯請指教~ 謝謝


0
2
#5640533
111年上榜解題還願，有錯請指導。

0
1
