23 如圖所示電路，Vab為多少伏特？
(A) -18
(B)-5
(C)5
(D)18

答案：登入後查看
統計： A(360), B(40), C(34), D(59), E(0) #718415

詳解 (共 7 筆)

100006036383411

B4 · 2016/05/03

#1330941

獅子

B2 · 2015/05/23

#1067719

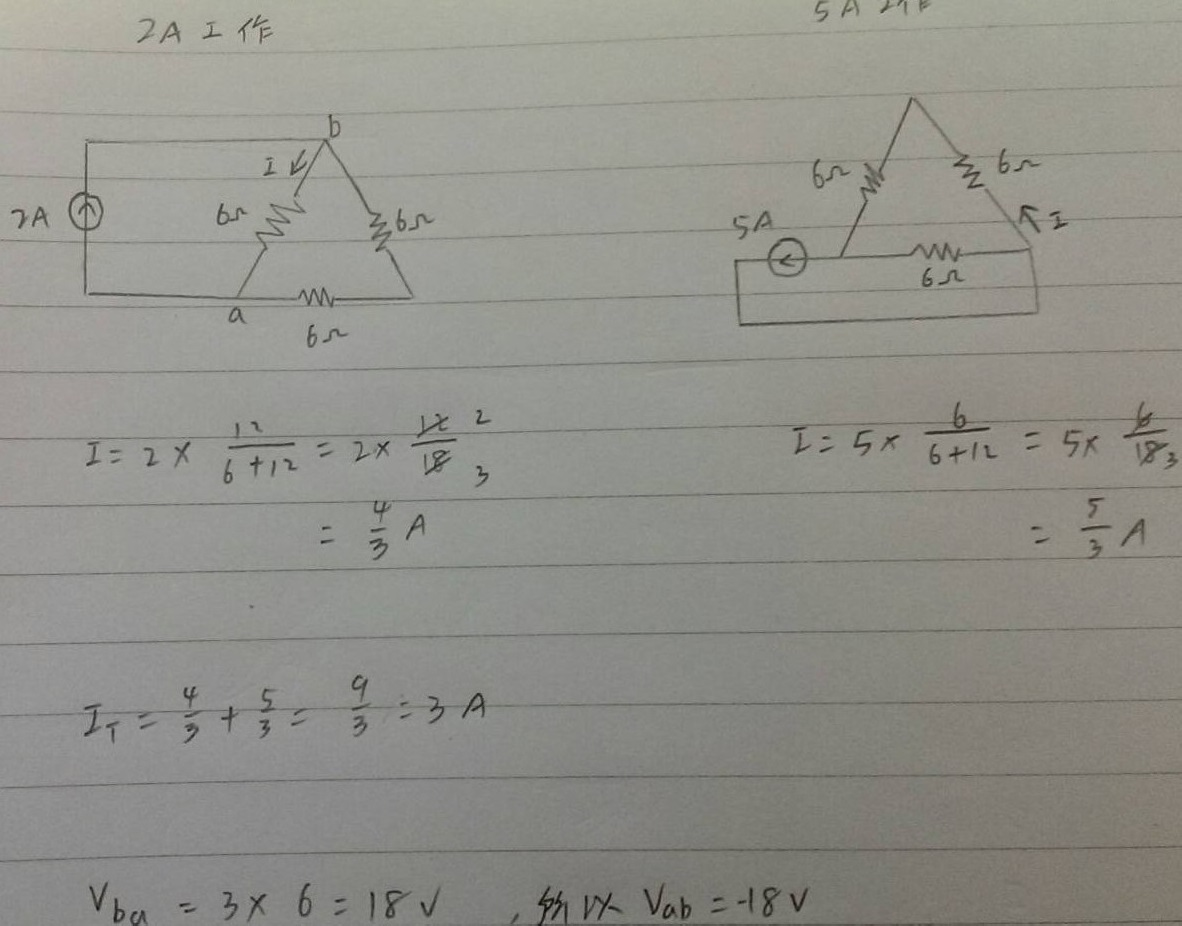

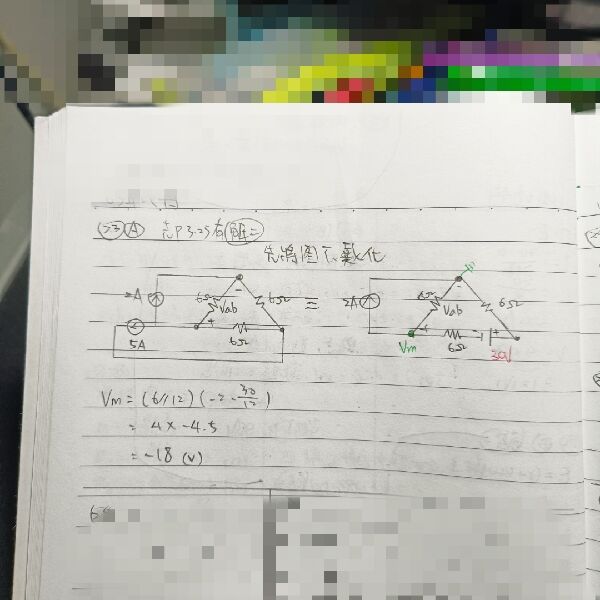

使用重疊定理：

先看2A的電流源，
由於5A電流源斷路，所以可視為6Ω電阻與12Ω電阻的並聯電路，
而流過6Ω電阻的電流為 2 * 12 / 18 = 4 / 3 A，方向為b點流向a點。

再看5A電流源，
由於2A電流源斷路，所以也可視為6Ω電阻與12Ω電阻的並聯電路，
而流過6Ω電阻的電流為 5 * 6 / 18 = 5 / 3 A，方向為b點流向a點。

流過6Ω電阻的電流總共為 4 / 3 + 5 / 3 = 9 / 3 = 3 A，由b點流向a點，
因此V_ab = - 3 * 6 = -18 V
