29 假設電源頻率均為 15.915Hz，試求電流 IO：

(A) 5.83∠-12.54°A
(B)1.52∠45.12°A
(C)3.82∠-50.86°A
(D)7.86∠32.46°A

答案：登入後查看
統計： A(87), B(117), C(200), D(50), E(0) #649149

詳解 (共 10 筆)

#985135

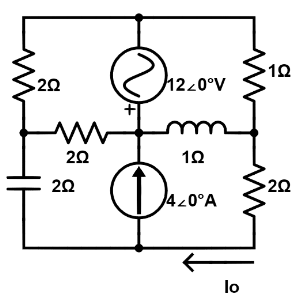

原電路之圖形

%2525221.png%252522.png#s-300,300

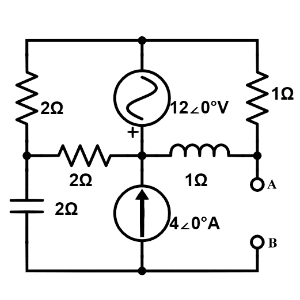

拆除IO上之電阻，化戴維寧等效電路

%2525222.png%252522.png#s-300,300

等效電阻Rth = 1.5– j1.5Ω

%2525223.png%252522.png#s-410,470

電流源對電路的影響

%2525224.png%252522.png#s-300,245

VR = 4 V

VC = – j8 V


電壓源對電路的影響

%2525225.png%252522.png#s-290,245

VL = 6 + j6 V

VR = 6 V

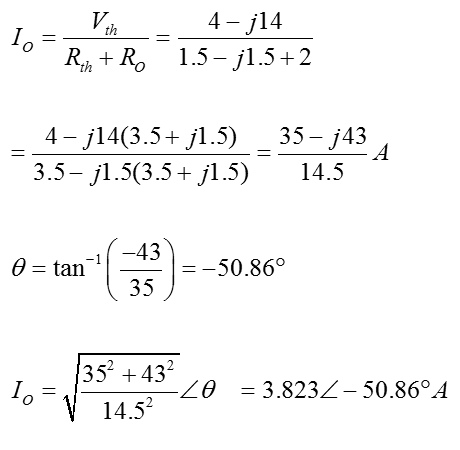

等效電壓Vth = ( 4 – j8 ) + [ 6 – (6 + j6 ) ] = 4 – j14 V

%2525226.png%252522.png#s-290,260
%2525227.png%252522.png#s-460,450

37
0
#2191230
這題沒有爭議哦，通常跨過去會用圓弧表示，...
(共 35 字，隱藏中）
前往觀看
5
0
#5143606


(共 1 字，隱藏中）
前往觀看
2
0
#5301688

考試看到這種題目直接猜了，除非你每一次寫完考卷剩下的時間很多，再來想這種題目怎麼解。

2
0
#972267
電路圖有爭議，不確定中心點是否有連接

如要解題則利用重疊定理
分別計算電壓源、電流源對電路的影響
利用戴維寧、諾頓等效電路計算IO
2
0
#2393546
請問一下，在電流源對電路的影響的時候，電...
(共 51 字，隱藏中）
前往觀看
1
0
#1073101

中頻分析

XC=1/2πfC 電容抗趨近於0Ω才可忽略

1
0
#1072953

請問，為什麼Vab看進去的等效電壓也要把Vc算進去?
如果單純把它拿掉拆開看等效電阻，-j2Ω不是無效元件嗎?
也就是看進去等效電壓是VR+VL，這部分不是很了解，能否有前輩指教，謝謝~

0
0
#1073472
了解，這題還真難。
0
0
#971972
請問這種題目怎解


0
0
