40如圖所示電路，試求電壓Vo？
(A) 17.535.4°V
(B) 3.228.7°V
(C) 7.814.7°V
(D) 65.25 18.2°V


答案：登入後查看
統計： A(80), B(128), C(409), D(29), E(0) #757827

詳解 (共 10 筆)

#1055786

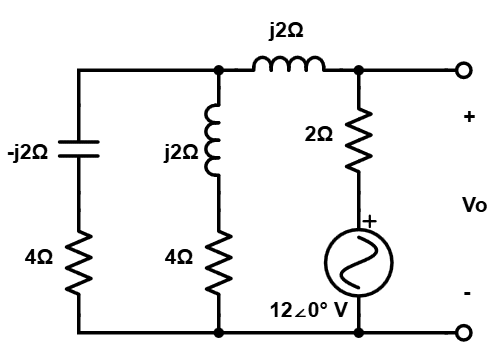

原電路圖形

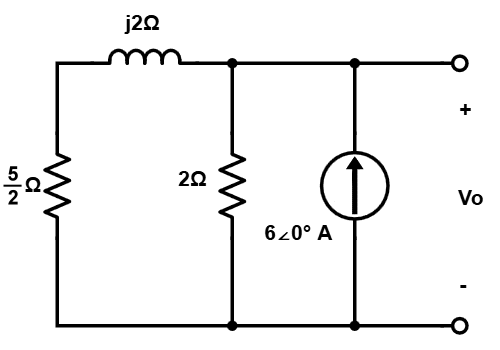

%2525229cf4dd066c.png%252522.png#s-500,350 簡化電路，電壓源轉電流源
%252522ecdf063d2a.png%252522.png#s-500,350

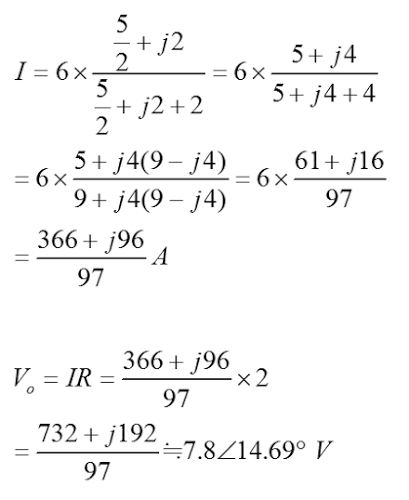

流經2Ω之電流

%25252223b14661e7.png%252522.png#s-409,500

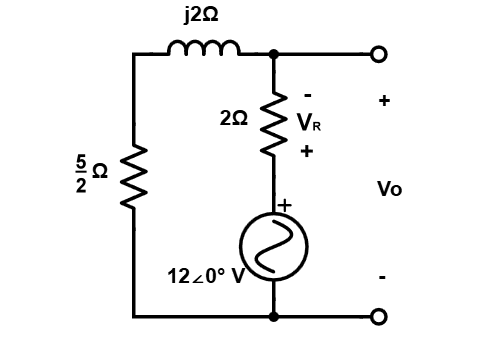

另一解，簡化電路
%25252259534bed06.png%252522.png#s-500,350

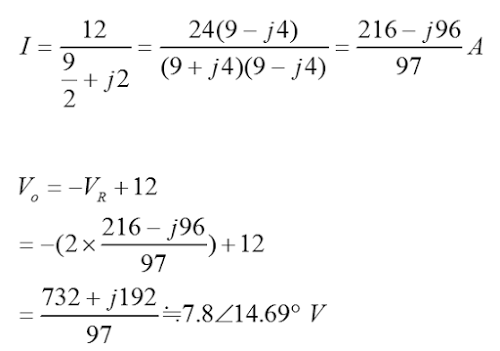

迴路電流
%2525221e46016a45.png%252522.png#s-500,351

36
0
#2482326
考試時算虛數,不如直接放棄此題,
(共 18 字，隱藏中）
前往觀看
8
3
#1051944
左邊電路簡化成(4-j2//4+j2)+2=5/2+2再用密爾門定理求vo可以嗎?
6
2
#1050566

有哪位大大可以幫忙解一下這題嗎？

5
2
#3897310
這題數字很良心了，傻了才放棄，虛數全部畢氏定理後算有效值就有得選
3
0
#5141838


2
0
#1209700


(共 1 字，隱藏中）
前往觀看
2
3
#3909531


(共 1 字，隱藏中）
前往觀看
2
1
#5141855


1
0
#3978872
交流電壓是不是不能用分流算?分流算出來2...
(共 30 字，隱藏中）
前往觀看
0
1

私人筆記 (共 1 筆)

私人筆記#3191618
未解鎖
個人詳細算法(僅供參考)

(共 14 字，隱藏中）
前往觀看
