題組內容

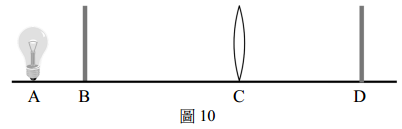

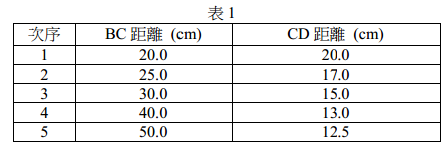

一、某生為了測得一個凸透鏡的未知焦距，進行以下實驗：將光源 A、光源 屏 B、薄透鏡 C、像屏 D 等依序水平排列，如圖 10 所示。若該生由 B、C 之間面對光源屏 B， 會看到光源屏如圖 11 所示，其中黑色的箭頭圖案即為光源屏的可透光區。每當改變 BC 的距離，則經調整 CD 的距 離後，便可在像屏 D 上清楚看到帶有箭頭的影像。某生針對五個不同的 BC 距離，分別測量對 應的 CD 距離，記錄於表 1。

1. 在表 1 中「次序 1」的實驗過程中，若由 C、D 之間面對像屏 D，畫 出像屏上所看到的透 鏡成像圖案（標出像屏的上及右）。比較該影像與光源屏 B 之圖案 的尺寸大小，並說明理 由。（3 分）
